1-Kanal Temperaturbegrenzer

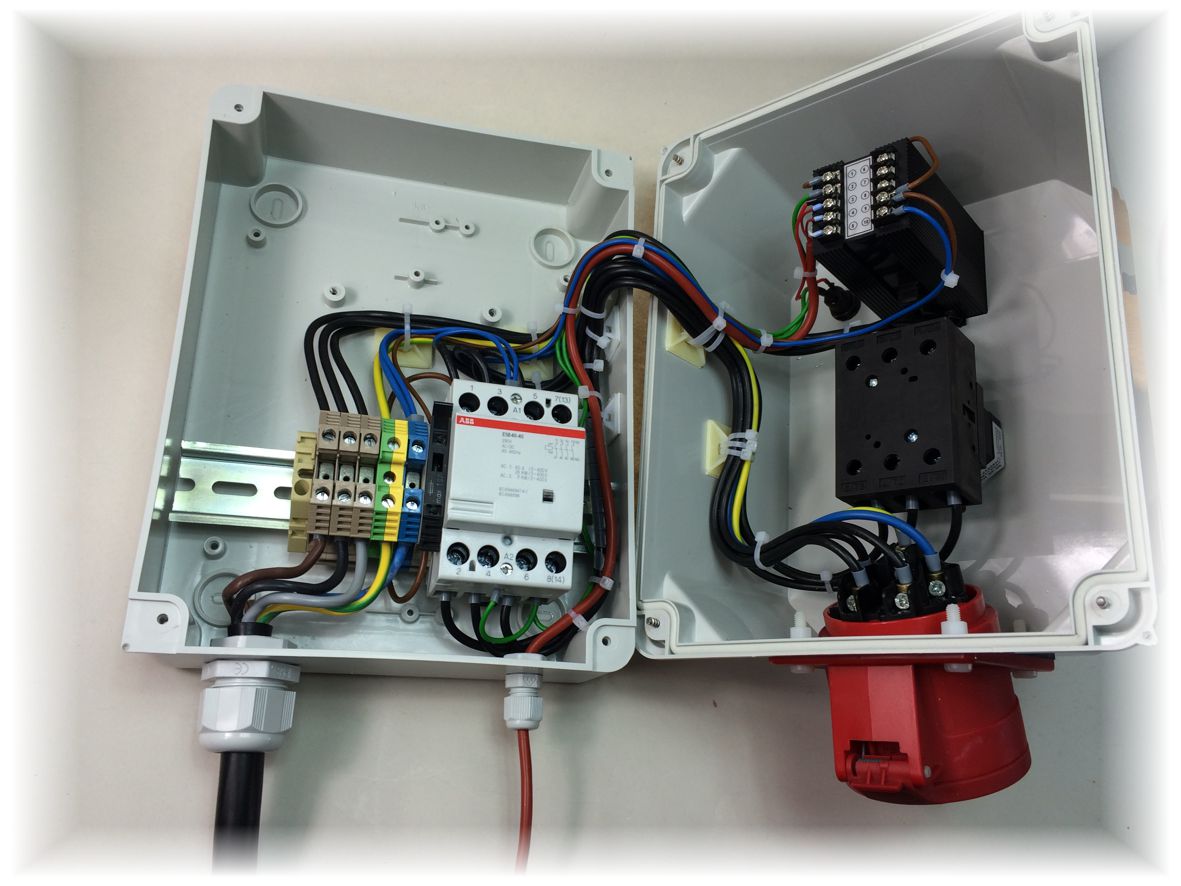

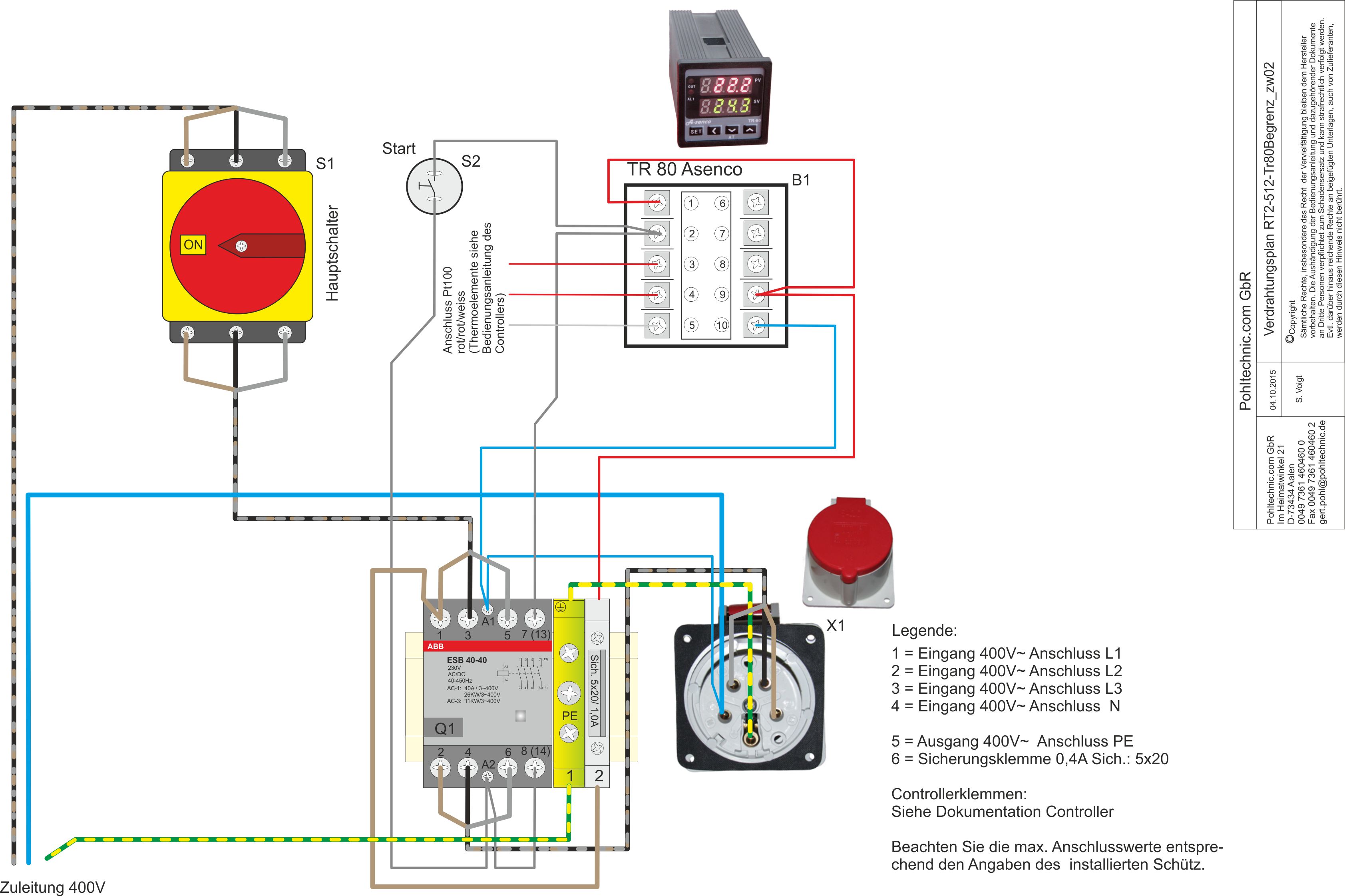

RT2-56-TemperaturbegrenzerVerdrahtung 1-Kanal TemperaturbegrenzerRT2-56-Temperaturbegrenzer innen

Art-Nr.: RT2-56

1-Kanal Temperaturbegrenzung mit Lastschaltung über ein mechanisches Relai. Zum regeln von Heizungen mit einer ohmschen Last von maximal 32A, dies entspricht ca. 22 KW.

Anschluss der Temperatursteuerung über eine ca. 2m lange Gummileitung und einen vormontierten CEE Stecker. Die CEE Steckdose für den Anschluss der Temperatursteuerung muss Vorschiftsmäßig abgesichert und montiert sein. Die Last wird an der CEE Steckdose angeschlossen, die sich auf der Frontseite befindet.

Durch den an der Frontseite Angebrachten Ein-/Aus Schalter mit Not-Aus Funktion wird die Regelung komplett vom Stromnetz getrennt. Es wird keine Veränderung von Parametern am Temperaturregler vorgenommen, somit bleiben die eingestellten Werte unberührt. Die Umschaltung kann zu jeder Zeit erfolgen. Absicherung der Steuerspannung innenliegend durch eine Feinsicherung zum Schutz der Komponenten.

Wird eine eingestellte Temperatur überschritten, schaltet der Temperaturregler das mechanische Lastrelais ab und somit die Last Aus. Nach abkühlen der Temperatur ist das einschalten erst durch das Betätigen des Taster an der Frontseite wieder möglich. Dies bedeutet, keine automatische wiedereinschaltung.



Anschluss des PT-100 Sensors an den innenliegenden Klemmen, alternativ ist auch ein Anschluss eines Thermoelements möglich.



In weiteren Ausbaustufen sind folgende Optionen möglich:

  • externe Kontakte wie z.b. Schwimmerschalter können mit eingebunden werden
  • Akustische und Visuelle anzeige der Übertemperatur
  • externe Resettaster kann mit eingebunden werden
  • Regelung auch für eine Last von 16A 400 VAC möglich, jedoch müssen die Querschnitte angepasst werden
