1-Kanal Temperatursteuerung 300mA

Art-Nr.: RT1-7

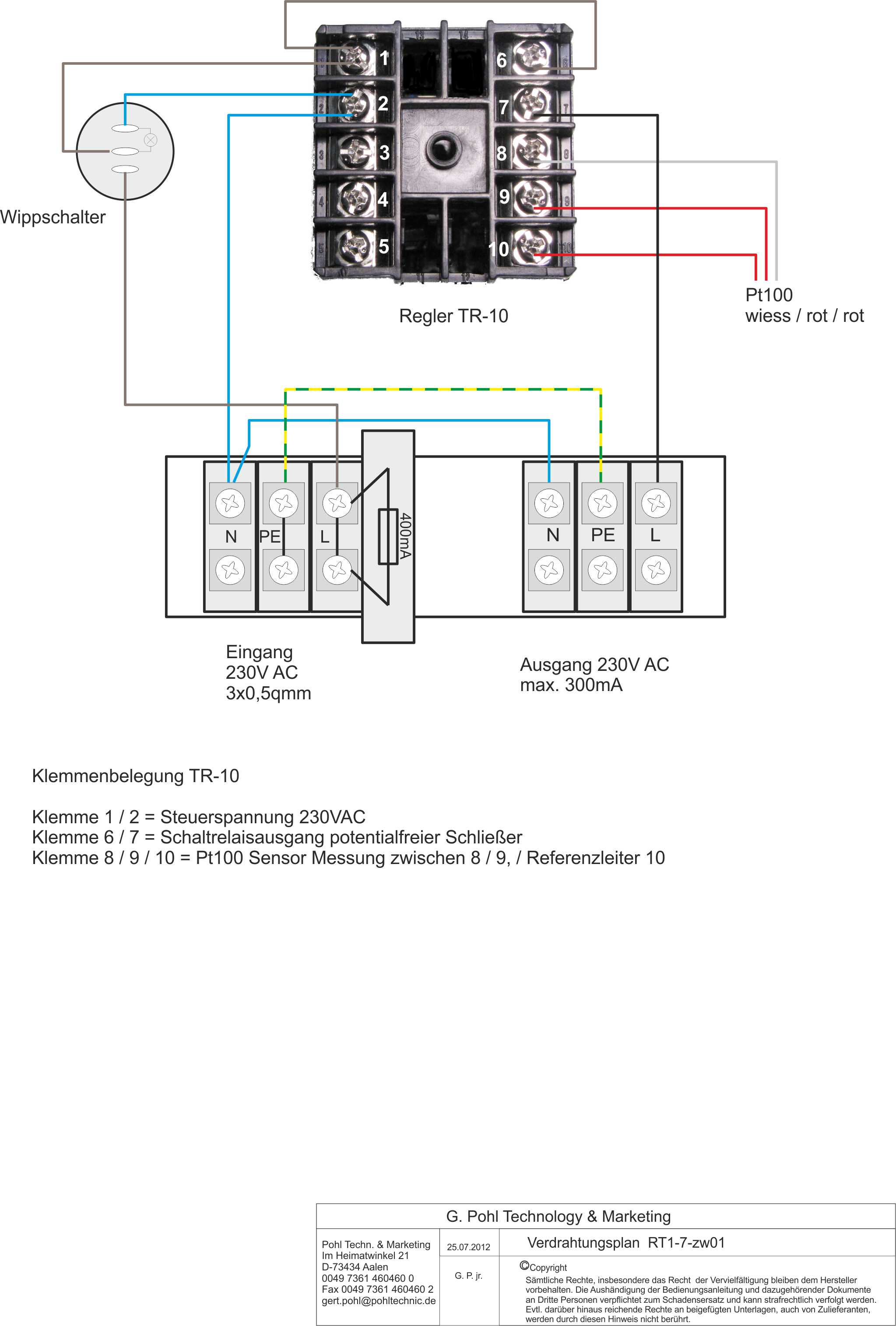

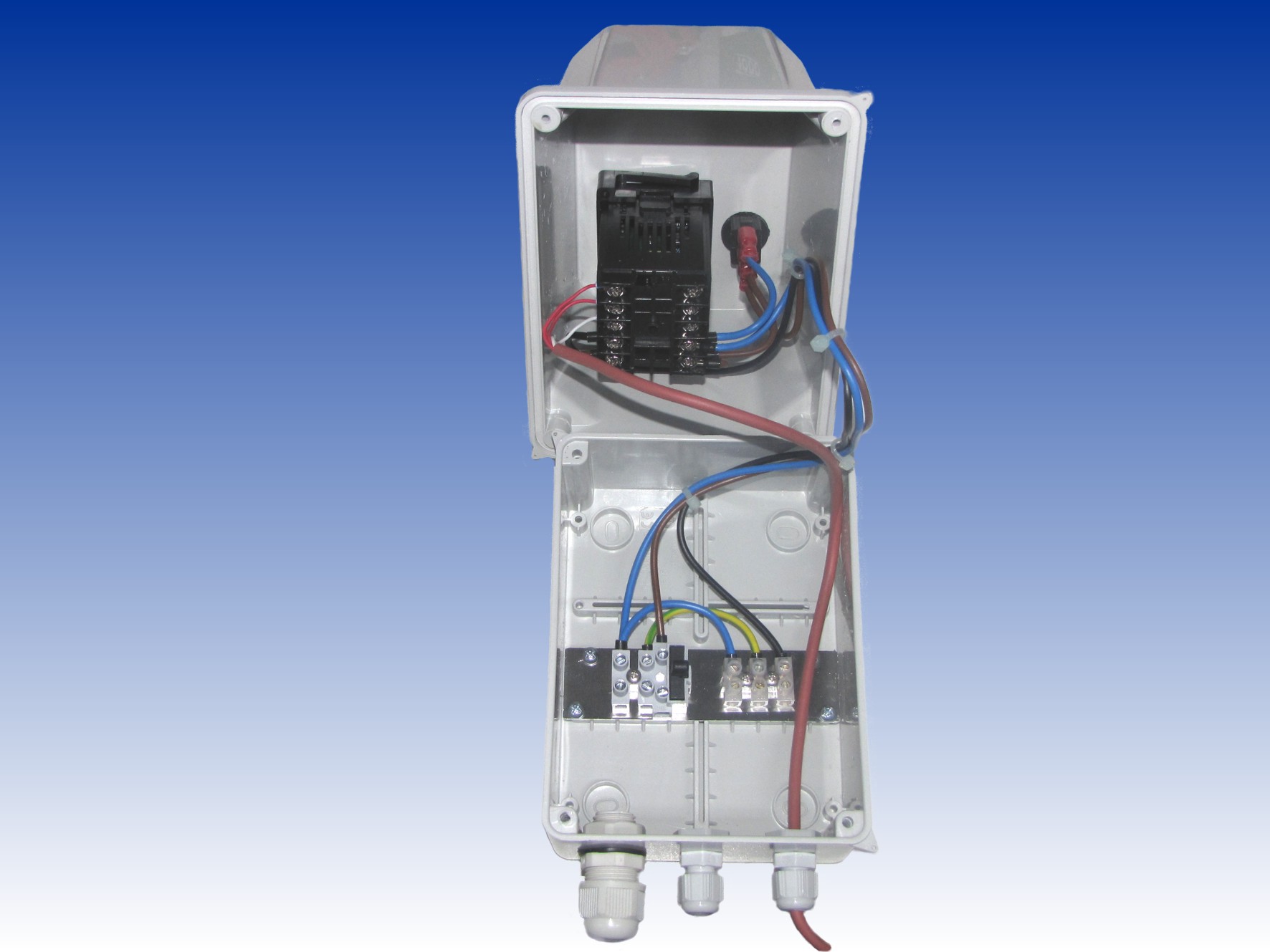

Anschluss der Zuleitung an Lüsterklemmen, ebenso der Abgang der Regelung. Interne Absicherung der Steuerung mit 400mA. Anschluss des Temperatursensors an den Terminalklemmen des Temperaturreglers.

Anschluss nur für kleine Leistungen bis max. 300mA.

Der Temperaturregler hat eine On/Off Steuerung und schaltet mittels des Relais des Temperaturreglers die Last (300mA).

Regelung im Soll Bereich der eingestellten Temperatur.

Die gesamte Regelung kann mittels Wippschalter an der Frontseite Ein/Aus geschaltet werden, um eine Sicherheitsgerichtete Abschaltung zu realisieren schaltet der Wippschalter auch den Lastausgang (300mA) ab.

In weiteren Ausbaustufen sind folgende Optionen möglich:

• Übertemperaturalarm visuell und akustisch in verbindung eines Anderen Temperaturreglers.
• externe Kontakte wie z.b. Schwimmerschalter können mit eingebunden werden
• Ausführung mit Temperaturregler TR-10 und TR-20
