1-Kanal Temperatursteuerung

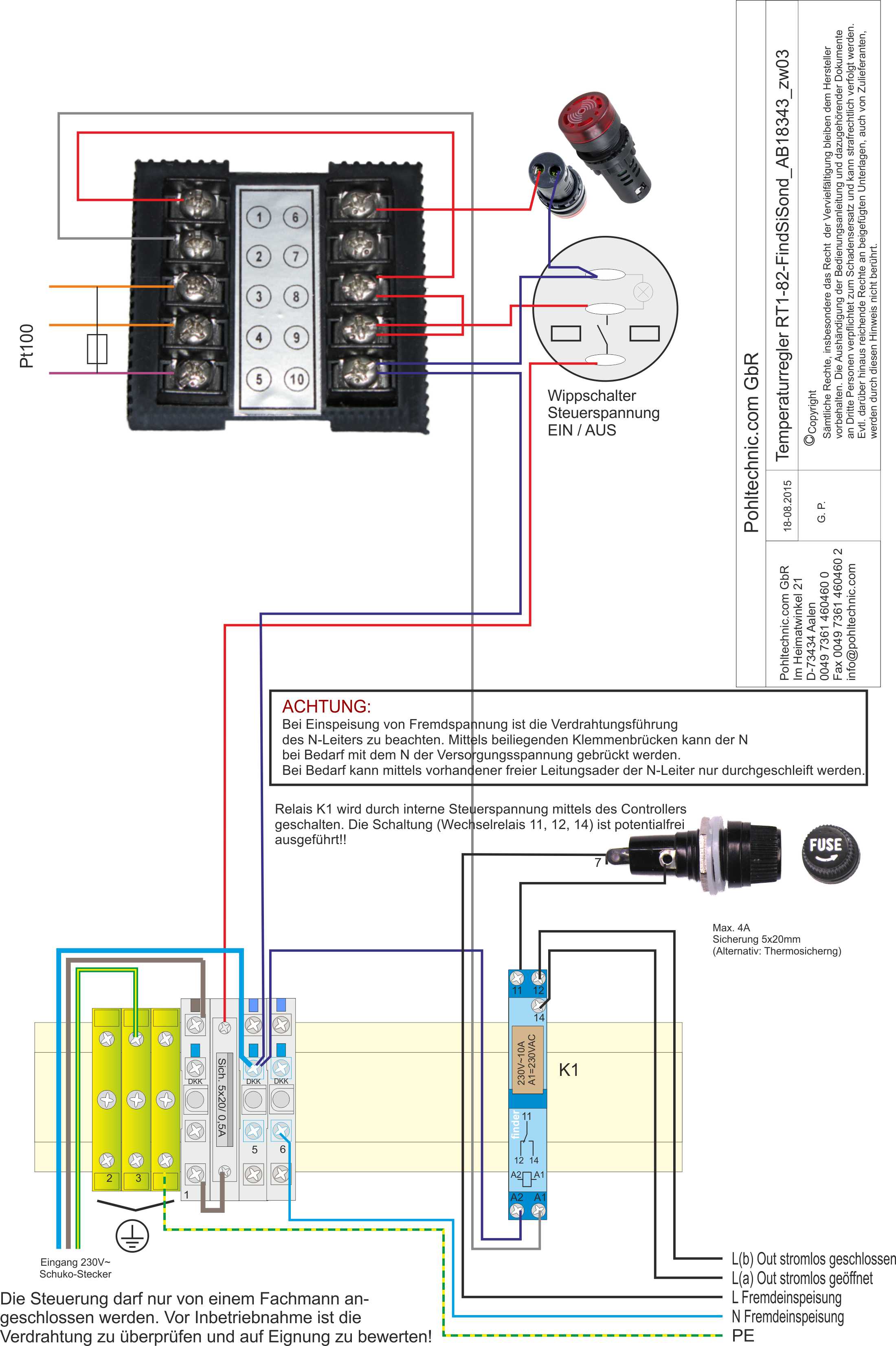

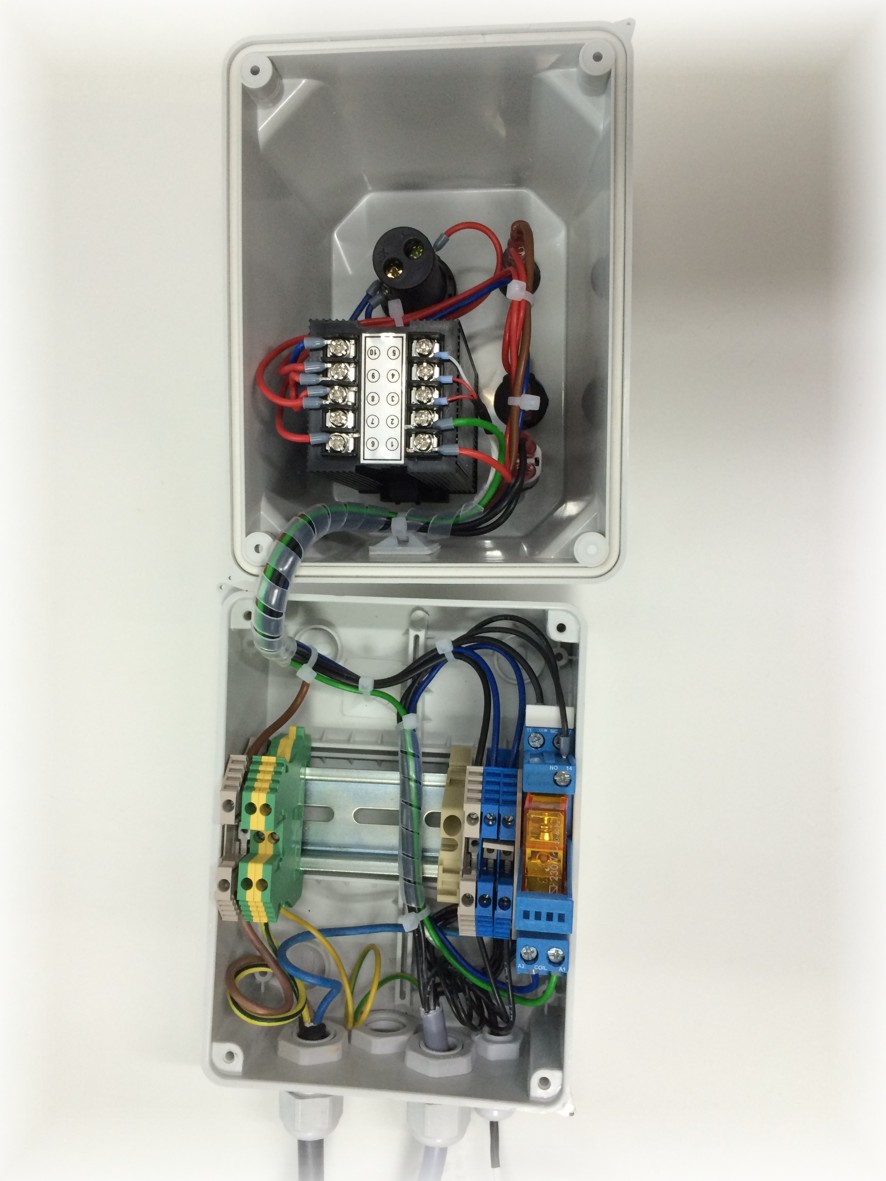

RT1-82-TemperaturreglerVerdrahtung 1-Kanal Temperaturregler RT1-82RT1-82 Temperaturregler innen

Art-Nr.: RT1-82

1-Kanal Temperaturbegrenzung mit Lastschaltung über ein mechanisches Relai. Zum regeln von Heizungen mit einer ohmschen Last von maximal 4A, dies entspricht ca. 0,9 KW über einen Potentialfreien Wechselkontakt.

Anschluss der Temperatursteuerung über eine ca. 2m lange Gummileitung und einen vormontierten Schutzkontaktstecker. Die Schutzkontaktsteckdose für den Anschluss der Temperatursteuerung muss Vorschiftsmäßig abgesichert und montiert sein. Die Last wird an den Potentialfreien Kontakten des mechanischen Relais angeklemmt, bei dieser Ausführen ist für die Last ein vorkonfektioniertes Kabel montiert.

Durch den auf der Frontseite angebrachten Wippschalter kann die Regelung Ein/Aus geschaltet werden. Es wird keine Veränderung von Parametern am Temperaturregler vorgenommen, somit bleiben die eingestellten Werte unberührt. Die Umschaltung kann zu jeder Zeit erfolgen.
Absicherung der Steuerspannung innenliegend durch eine Feinsicherung zum Schutz der Komponenten.

Die im Temperaturregler eingestellte Temperatur wird durch den On/Off betrieb des Temperaturreglers geregelt. Die Last wird über das Mechanische Finder-Relais geschalten. Absicherung der Last mittels Feinsicherung die von außen zugänglich ist. Am Ausgang stehen ein Potentialfreier Wechselkontakt zur verfügung, der in dieser Ausführung an eine vorkonfektionierte Leitung angeschlossen ist. Bei erreichen einer eingestellten Übertemperatur wird dies durch Akustische und Visuelle Signal ausgegeben. Nach abkühlen auf "Normal" Temperatur erlischt das Signal und die Normale Regelung wird weiter vordgesetzt.



Anschluss des PT-100 Sensors an den innenliegenden Terminalklemmen des Temperaturreglers.



In weiteren Ausbaustufen sind folgende Optionen möglich:

  • externe Kontakte wie z.b. Schwimmerschalter können mit eingebunden werden
