1-Kanal Temperatursteuerung

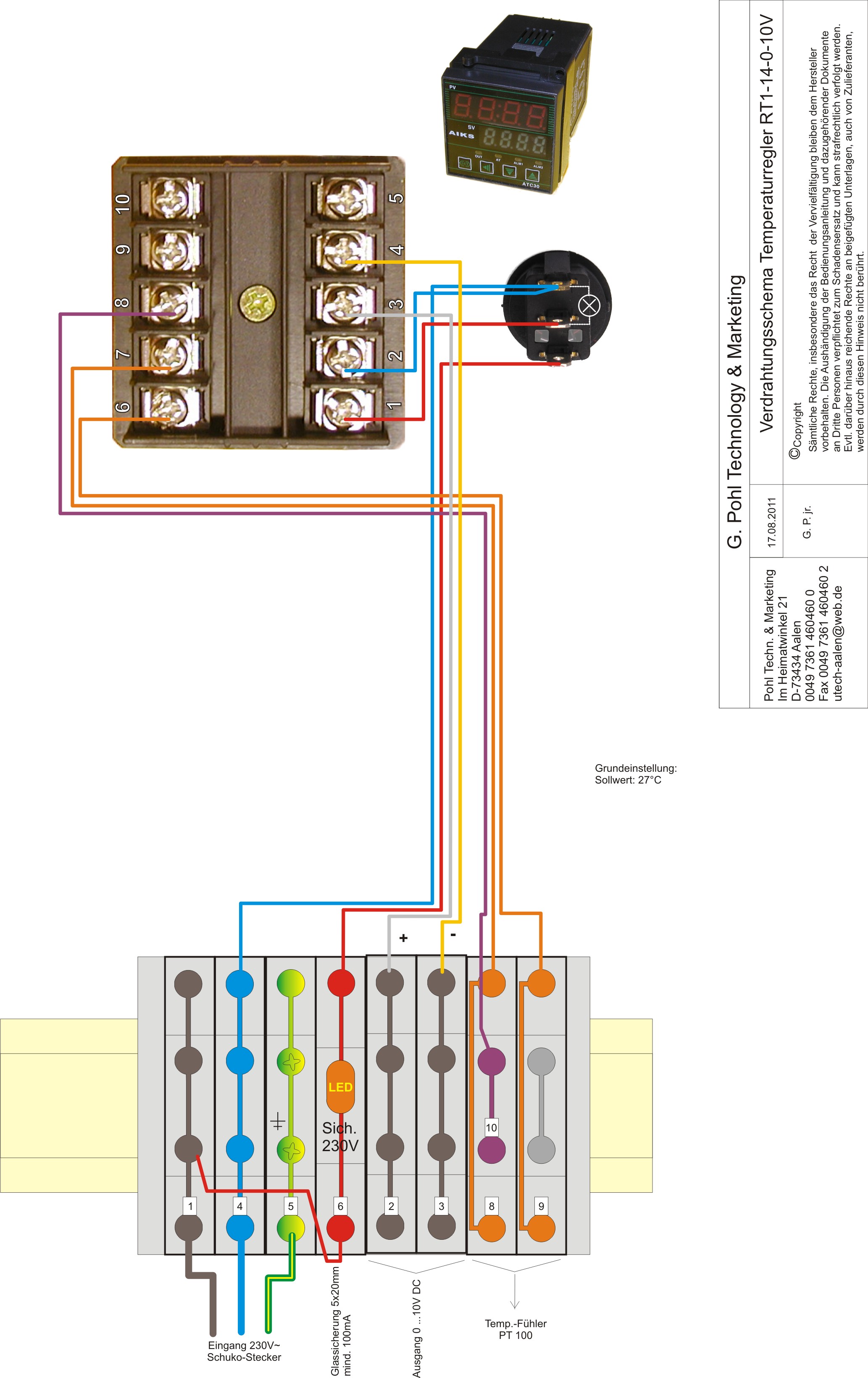

RT1-14-Temperaturregler abb. ähnlichVerdrahtung 1-Kanal Temperaturregler RT1-14

Art-Nr.: RT1-14

1-Kanal Temperatursteuerung mit 0 - 10V Signal. Zum zum Anschluss von z.B. SSR Relai oder andere Geräte mit 0 - 10V.

Anschluss der Temperatursteuerung über eine ca. 2m lange Gummileitung und einen vormontierten Schutzkontaktstecker. Die Schutzkontaktsteckdose für den Anschluss der Temperatursteuerung muss Vorschiftsmäßig abgesichert und montiert sein. Das 0 - 10V Signal wird im Schaltschrank an den dafür vorgesehenen Reihenklemmen abgegriffen. Eine Feinsicherung innenliegend Schütz die Bauteile vor schäden durch Überlastung.

Durch den auf der Frontseite angebrachten Wippschalter kann die temperatursteuerung Ein/Aus geschaltet werdeb. Es wird keine Veränderung von Parametern am Temperaturregler vorgenommen, somit bleiben die eingestellten Werte unberührt. Die Umschaltung kann zu jeder Zeit erfolgen.



Anschluss des PT-100 Sensors an den innenliegenden Klemmen, alternativ ist auch ein Anschluss eines Thermoelements möglich.



In weiteren Ausbaustufen sind folgende Optionen möglich:

  • Übertemperaturalarm visuell und akustisch evtl. muss ein anderes Reglermodell gewählt werden.
  • externe Kontakte wie z.b. Schwimmerschalter können mit eingebunden werden
