2-Kanal Temperaturdifferenzsteuerung

Art-Nr.: RT2-10

2-Kanal Differenztemperatursteuerung mit Lastschaltung über eine mechansches Lastrelais. Zum regeln von Heizungen mit einer ohmschen Last von maximal 3,5 KW.

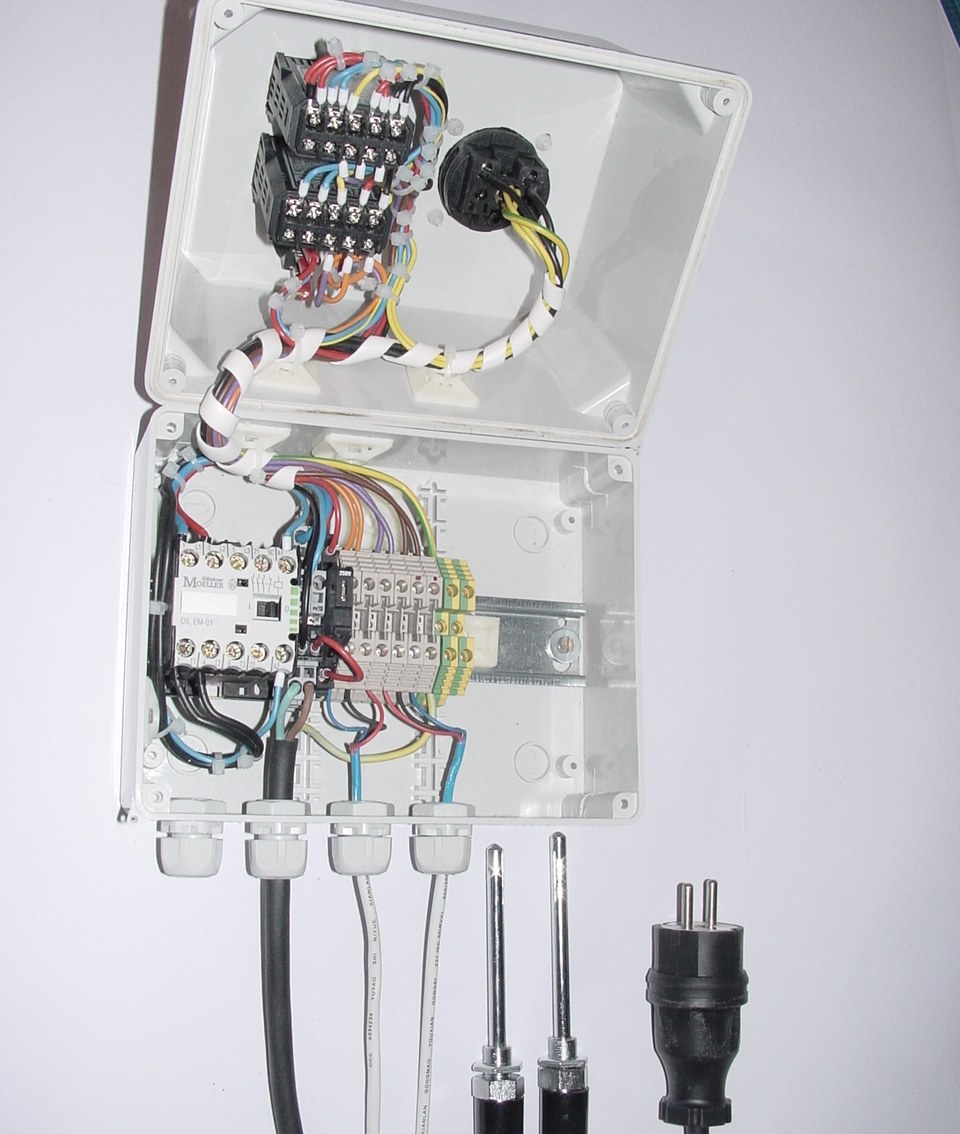

Anschluss der Temperatursteuerung über eine ca. 2m lange Gummileitung und einen vormontierten Schutzkontaktstecker. Die Schutzkontaktsteckdose für den Anschluss der Temperatursteuerung muss Vorschiftsmäßig abgesichert und montiert sein. Die Last wird an der in der Front befindlichen Schutzkontaktsteckdose angeschlossen.

Durch den auf der Frontseite angebrachten Wippschalter kann die Regelung auf Dauerbetrieb geschaltet werden. Es wird keine Veränderung von Parametern am Temperaturregler vorgenommen, somit bleiben die eingestellten Werte unberührt. Die Umschaltung kann zu jeder Zeit erfolgen.
Absicherung der Steuerspannung innenliegend durch eine Feinsicherung zum Schutz der Komponenten.

Die im Temperaturregler eingestellte Temperatur wird durch den On/Off betrieb des Temperaturreglers geregelt. Die Last wird über das Mechanische Lastrelais geschalten.

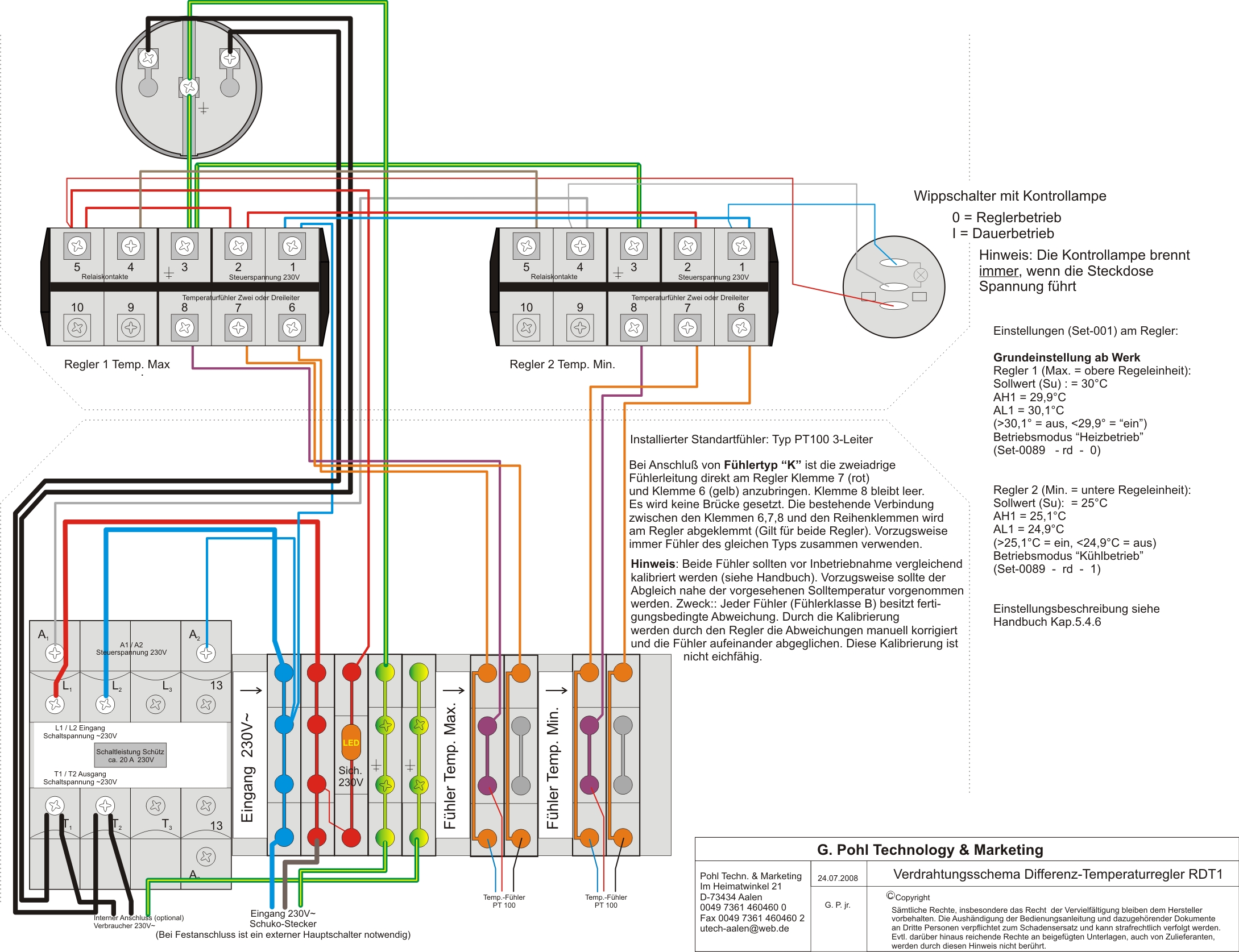

Durch die in Reihe geschalteten Temperaturregler kann eine Differenztemperatur gebidet werden. Die beiden Ein-/Auschalt Temperaturen konnen getrennt eingestellt werden. Dieser Temperaturregler verfügt über 2 getrennte Messeinheiten.

Anwendugsbeispiel:

An einer Heizanlage soll ein Verbraucher bei einer Temperatur von 50°C, gemessen am 1. Sensor einschalten und bei einer Temperatur, gemessen am 2. Sensor von 160°C wieder Ausschalten.

Anschluss des PT-100 Sensors an den innenliegenden Reihenklemmen.

In weiteren Ausbaustufen sind folgende Optionen möglich:

• externe Kontakte wie z.b. Schwimmerschalter können mit eingebunden werden
