1-Kanal Temperatursteuerung

Art-Nr.: RT2-51

1-Kanal Temperatursteuerung mit Automatischer abschaltung nach einer Zeit (Timer). Die last wird über ein mechanisches Relai geschalten und ist für eine Leitung von ca. 11 KW ausgelegt, dies entspricht 16A bei 400 VAC.

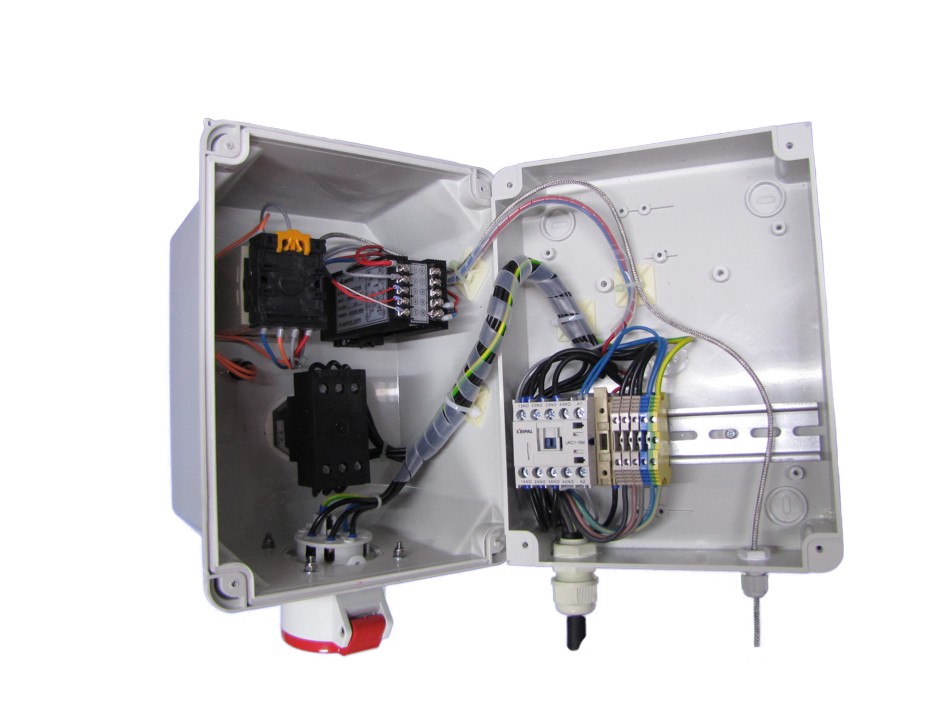

Anschluss der Temperatursteuerung über eine ca. 2m lange Gummileitung mit vormontiertem CEE Stecker. Die CEE Steckdose für den Anschluss der Temperatursteuerung muss Vorschiftsmäßig abgesichert und montiert sein. Die Last wird an der in der Unterseite befindlichen CEE Steckdose angeschlossen.

Durch den an der Frontseite Angebrachten Ein-/Aus Schalter mit Notausfunktion wird die Regelung komplett vom Stromnetz getrennt. Es wird keine Veränderung von Parametern am Temperaturregler vorgenommen, somit bleiben die eingestellten Werte unberührt. Die Umschaltung kann zu jeder Zeit erfolgen. Absicherung der Steuerspannung innenliegend durch eine Feinsicherung zum Schutz der Komponenten.

Im Temperaturregler kann eine Individuelle Temperatur eingestellt werden, diese wird dann mittels eines mechanischem Lastrelais im On/Off betrieb gehalten. Die Last wird zusätzlich über einen Timer freigegeben, in diesem kann eine Individuelle Einschaltzeit hinterlegt werden. Wird die an der Front montierte Reset Taste betätigt, wird die last Freigegeben und nach einer eingestellten Zeit wieder Ausgeschaltet. Erneutes Starten der Zeit durch betätigen der Resettaste an der Front. Es erfolgt kein Automatischer Start.

Für den Schutz der Komponenten ist eine Feinsicherung im inneren verbaut.

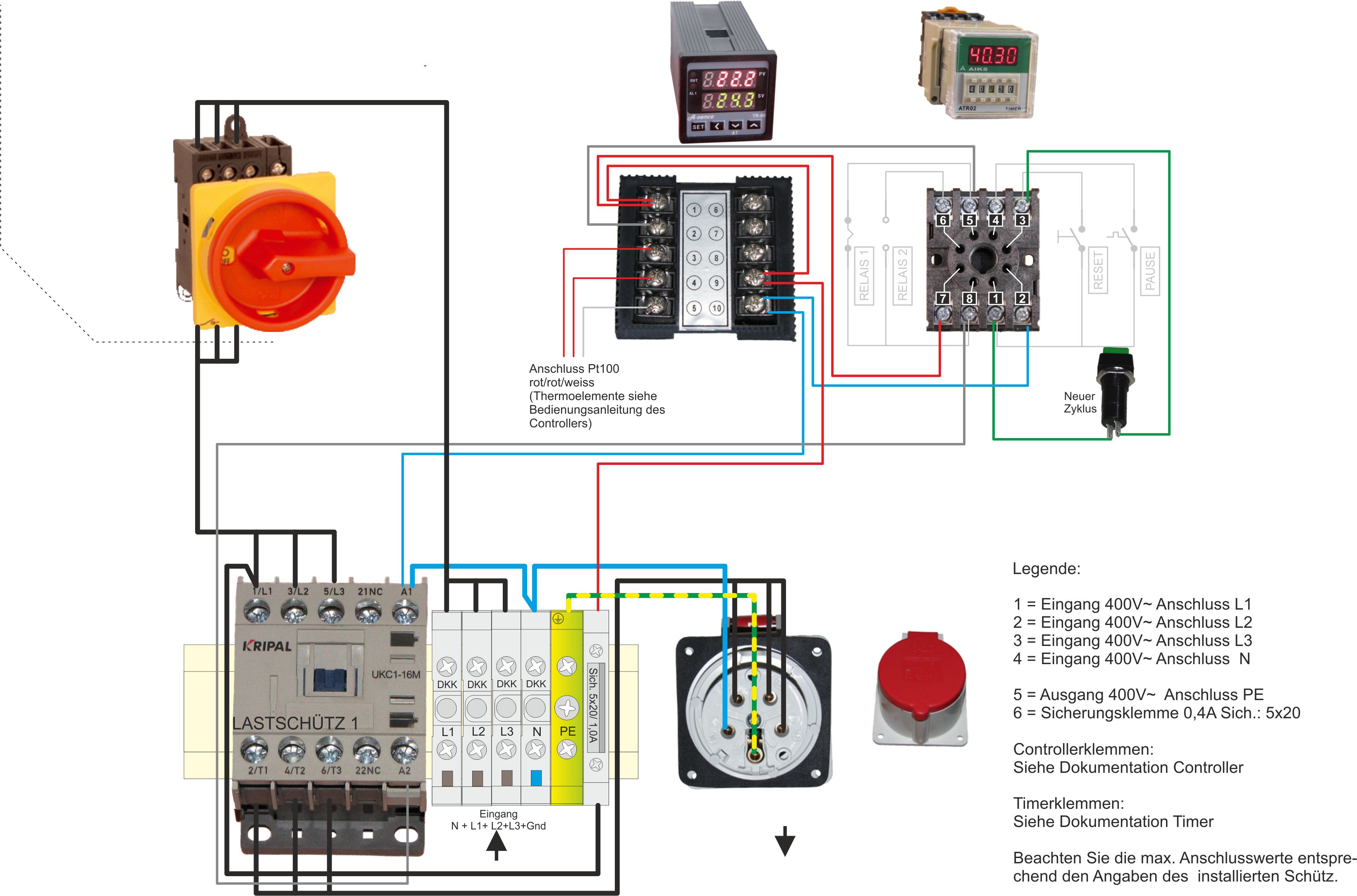

Der Temperatursensonsor PT100 wird innenliegend an den Terminalklemmen der temperaturreglers angeschlossen.

In weiteren Ausbaustufen sind folgende Optionen möglich:

• externe Kontakte wie z.b. Schwimmerschalter können mit eingebunden werden
• Akustische und Visuelle anzeige der Übertemperatur
• externe Starttaste kann mit eingebunden werden
• Pause Zeit kann durch einen Schalter hinzugefügt werden
• Regelung auch für eine Last von 32A 400 VAC möglich, jedoch müssen die Querschnitte angepasst werden
