1-Kanal Temperatursteuerung mit SSR

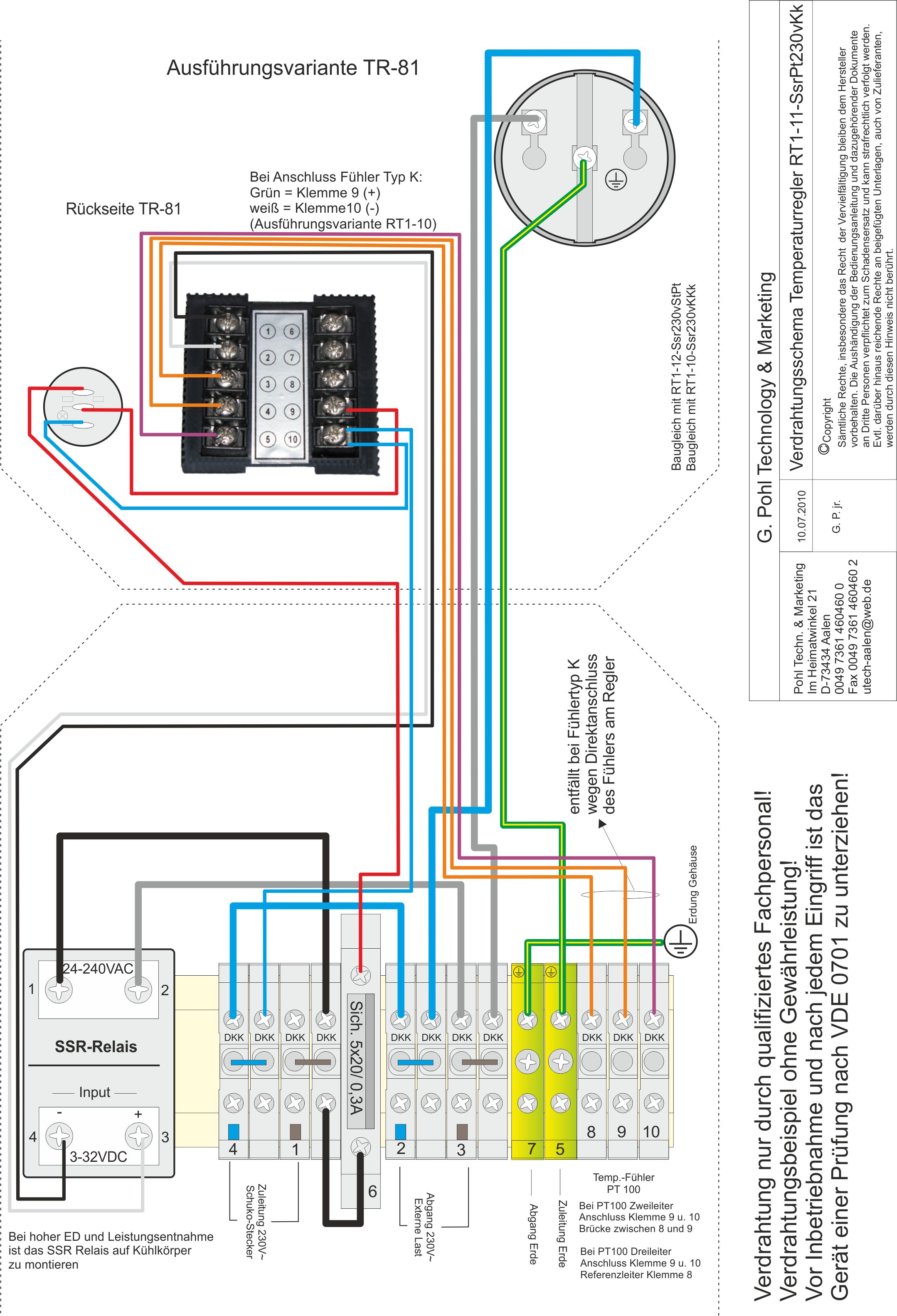

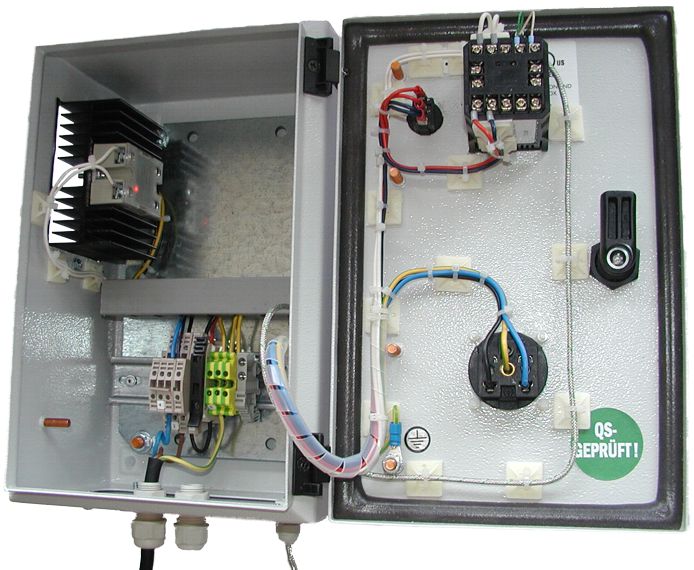

RT3-13-Temperatursteuerung mit SSRVerdrahtung 1-Kanal Temperatursteuerung mit SSRRT3-13-Temperatursteuerung mit SSR innen

Art-Nr.: RT3-13

1 Kanal Temperatursteuerung mit SSR Relais. Die Dauerlast beträgt max. 2,3 KW bei einer einschsltzeit von 100%. Kurzzeitige Last von 3,6 KW möglich. Regelung im ON/OFF Betrieb mit frei wählbarer Hysterese oder mit P.I.D. Steuerung mit Autotuning Funktion.

Anschluss der Temperatursteuerung über eine ca. 2m lange Gummileitung mit vormontiertem Schutzkontacktstecker. Die Schutzkontaktsteckdose für den Anschluss der Temperatursteuerung muss Vorschiftsmäßig abgesichert und montiert sein. Die Last wird an der in der Front montierten Schutzkontacktsteckdose angeschlossen.

Durch den an der Frontseite Angebrachten Ein-/Aus Schalter wird der Controller vom Stromnetz getrennt. Es wird keine Veränderung von Parametern am Temperaturregler vorgenommen, somit bleiben die eingestellten Werte unberührt. Die Umschaltung kann zu jeder Zeit erfolgen. Absicherung der Steuerspannung innenliegend durch eine Feinsicherung zum Schutz der Komponenten.

Im Temeraturregler kann eine Individuelle Temperatur eingestellt werden, diese dann über das SSR Relais im ON/OFF Betrieb mit frei wählbarer Hysterese oder über die P.I.D. modus gehalten wird. Da bei dem SSR Relais wärme entsteht, muss es durch einen Kühlkörper, des ausen am gehäuse angebracht ist, gekühlt werden.

Anschluss des Temperatursensors innenliegend an den Terminalklemmen des Controllers gemäß der Bedienungsanleitung des verbauten Controllers.



In weiteren Ausbaustufen sind folgende Optionen möglich:

  • Akustische und Visuelle anzeige der Übertemperatur
  • Sicherheitsabschaltung durch mechanisches Lastrelais bei Übertemperatur (wiedereinschalten manuell oder automatisch)
