1-Kanal Temperatursteuerung mit SSR

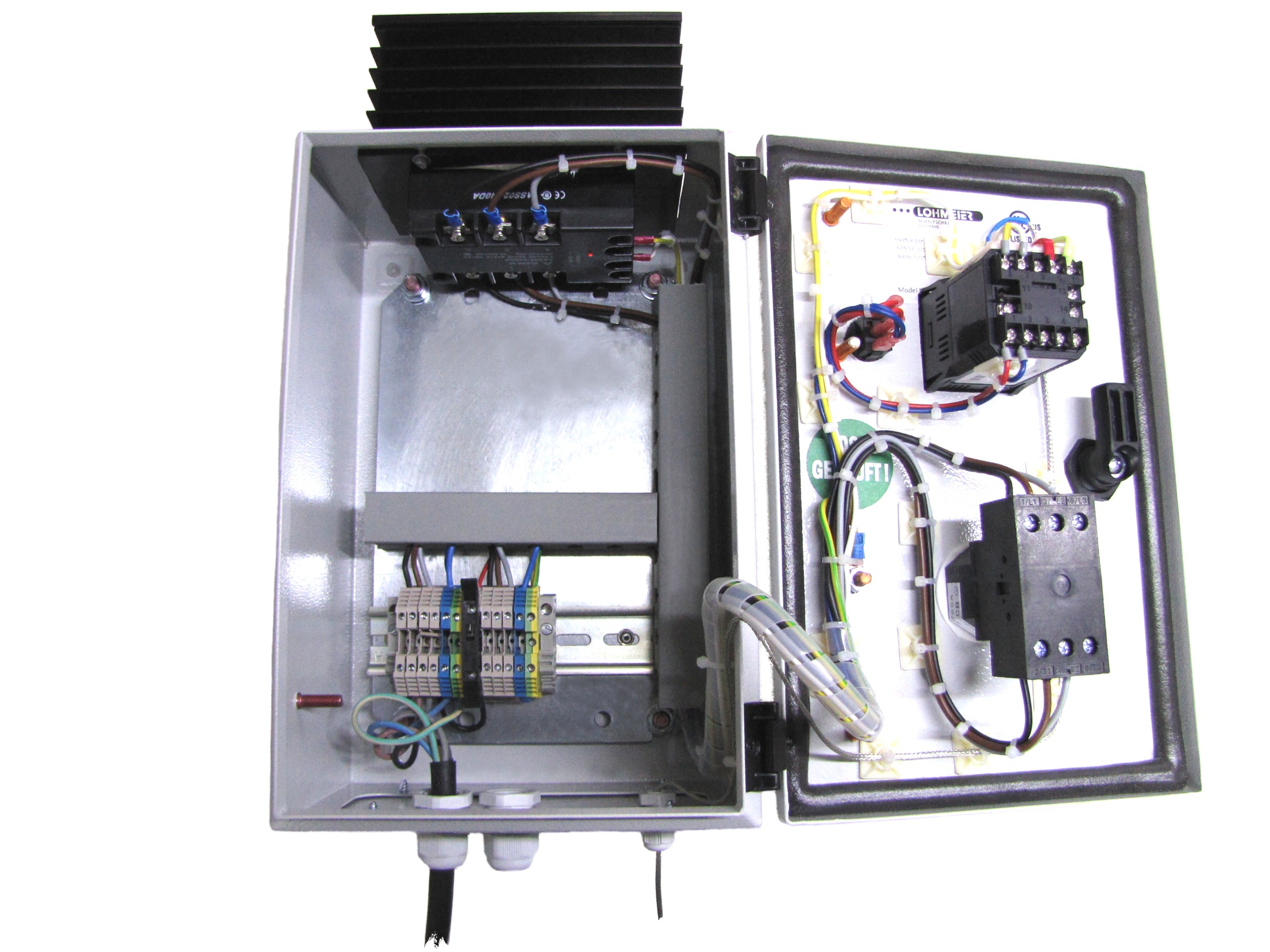

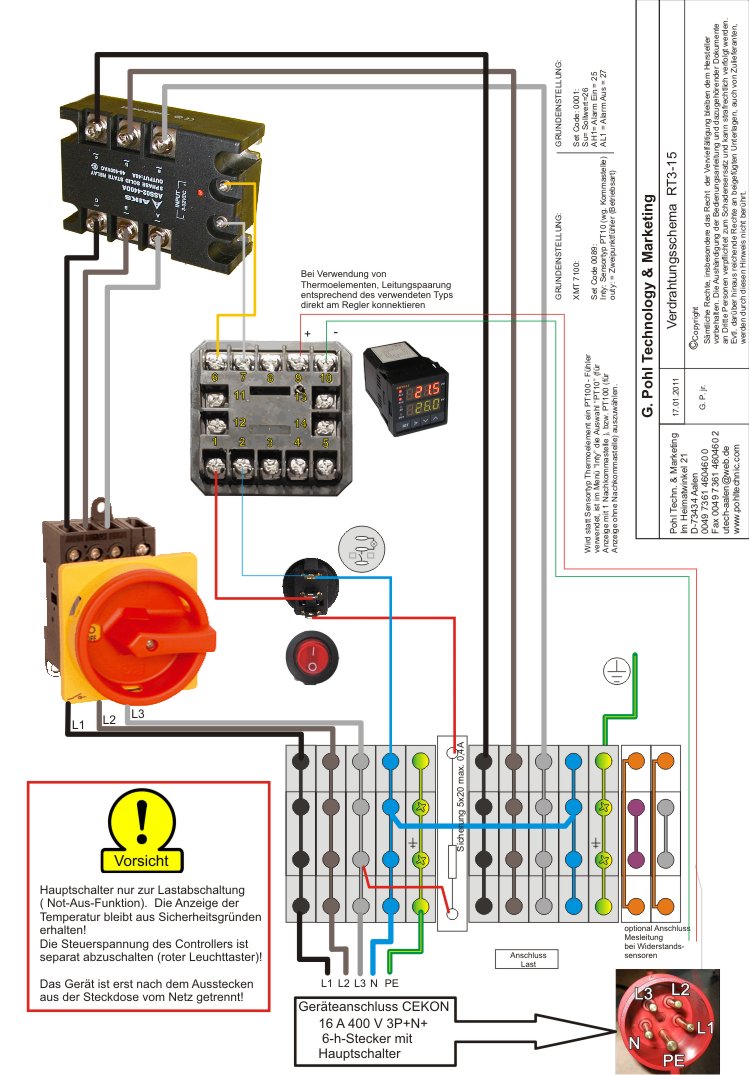

RT3-151-Temperatursteuerung mit SSRVerdrahtung 1-Kanal Temperatursteuerung mit SSRRT3-151-Temperatursteuerung mit SSR innen

Art-Nr.: RT3-151

1 Kanal Temperatursteuerung mit SSR Relais. Die Dauerlast beträgt max. 11 KW bei einer einschsltzeit von 100%. Regelung im ON/OFF Betrieb mit frei wählbarer Hysterese oder mit P.I.D. Steuerung mit Autotuning Funktion.

Anschluss der Steuerung über die innenliegenden Reihenklemmen. Die Zuleitung muss der Last entsprechen und Vorschriftsmäßig abgesichert sein. Anschluss der Last ebenfalls innenliegend an den Reihenklemmen.

Durch den an der Frontseite angebrachten Hauptschalter mit Not-Aus Funktion wird der kompletteTemperaturregler vom Stromnetz getrennt. Die eingestellten Parameter bleiben gespeichert. Der Hauptschalter kann zu jedem Zeitpunkt betätigt werden. Der beleuchtete Wippschalter auf der Frontseite schaltet nur den Controller aus. Für den Schutz der verbauten Komponenten ist im Schaltschrank eine Feinsicherung verbaut.

Im Temeraturregler kann eine Individuelle Temperatur eingestellt werden, diese dann über das SSR Relais im ON/OFF Betrieb mit frei wählbarer Hysterese oder über die P.I.D. modus gehalten wird. Da bei dem SSR Relais wärme entsteht, muss es durch einen Kühlkörper, des ausen am gehäuse angebracht ist, gekühlt werden.

Anschluss des Temperatursensors innenliegend an den Terminalklemmen des Controllers gemäß der Bedienungsanleitung des verbauten Controllers.



In weiteren Ausbaustufen sind folgende Optionen möglich:

  • Akustische und Visuelle anzeige der Übertemperatur
  • Sicherheitsabschaltung durch mechanisches Lastrelais bei Übertemperatur (wiedereinschalten manuell oder automatisch)
