2-Kanal Redundante Temperatursteuerung

Art-Nr.: RT3-17

2 Kanal  redundante Temperatursteuerung mit Lastschaltung dirch ein mechanisches Lastrelai. Die max. Last beträgt 11 KW. regelung im ONN/OFF Betrieb mit frei wählbarer Hysterese.

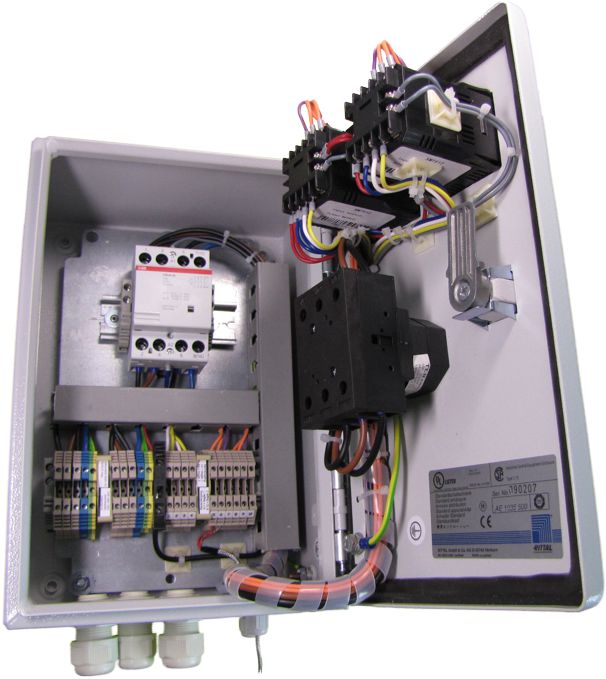

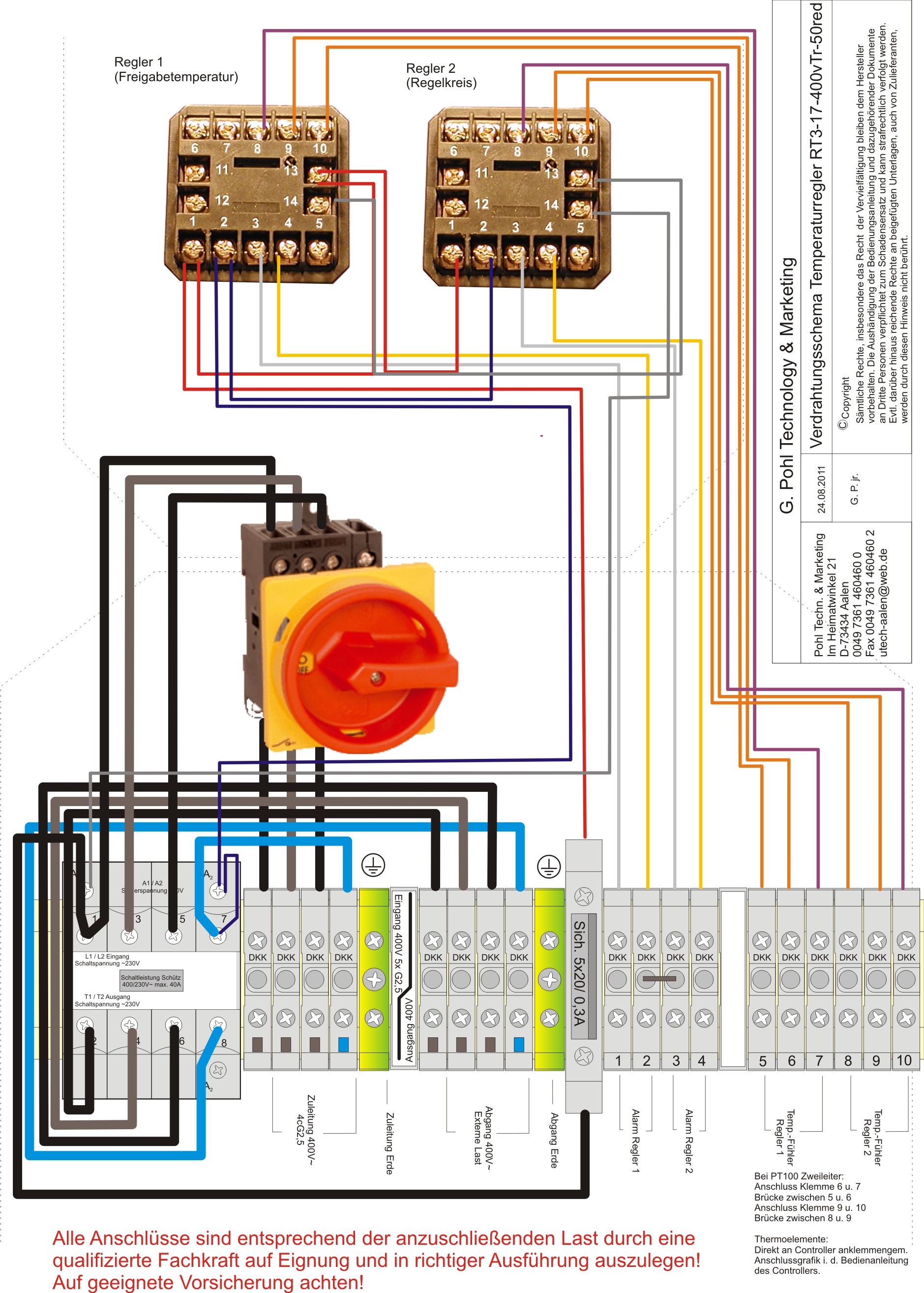

Anschluss der Steuerung über die innenliegenden Reihenklemmen. Die Zuleitung muss der Last entsprechen und Vorschriftsmäßig abgesichert sein. Anschluss der Last ebenfalls innenliegend an den Reihenklemmen.

Durch den an der Frontseite angebrachten Hauptschalter mit Not-Aus Funktion wird der kompletteTemperaturregler vom Stromnetz getrennt. Die eingestellten Parameter bleiben gespeichert. Der Hauptschalter kann zu jedem Zeitpunkt betätigt werden. Der beleuchtete Wippschalter auf der Frontseite schaltet nur den Controller aus. Für den Schutz der verbauten Komponenten ist im Schaltschrank eine Feinsicherung verbaut.

Im Temperaturcontroller kann eine individuelle Temparatur eingestellt werden, diese dann im ONN/OFF betrieb gehalten wird. Der 2. Temperaturcontroller ist zur Sicherheit und Schaltet im Störfall bei einer Übertemperatur den Regelkreis ab. Ein Relaisausgang je Regler ist als Alarmkontakt programmiert und auf Reihenklemmen gelegt.

Anschluss der PT100 Temperatursensoren an den innenliegenden Reihenklemmen.

In weiteren Ausbaustufen sind folgende Optionen möglich:

• Akustische und Visuelle anzeige der Übertemperatur
• Sicherheitsabschaltung durch mechanisches Lastrelais bei Übertemperatur (wiedereinschalten manuell oder automatisch)
