1-Kanal Temperatursteuerung mit SSR 400V Doppelalarm

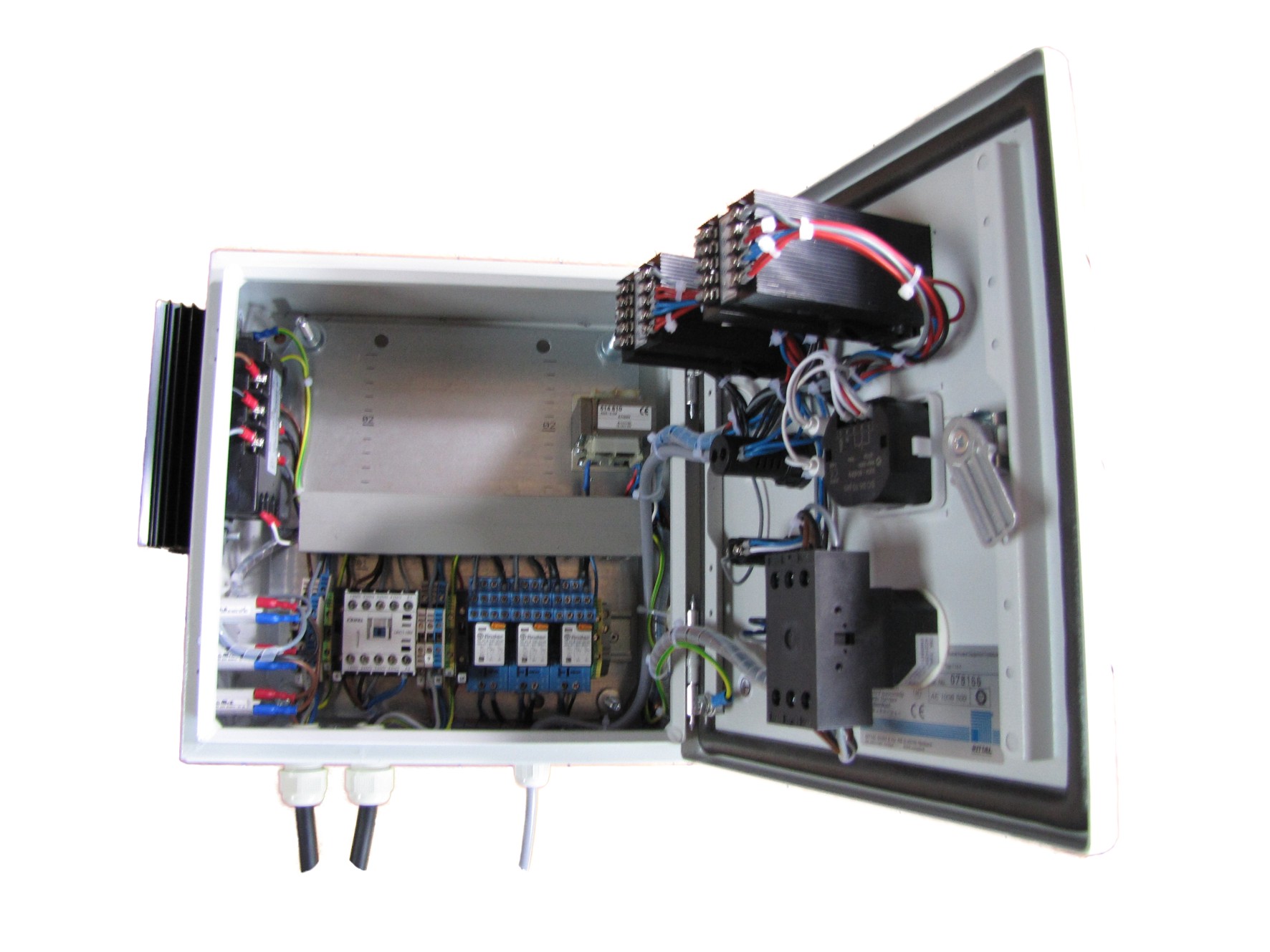

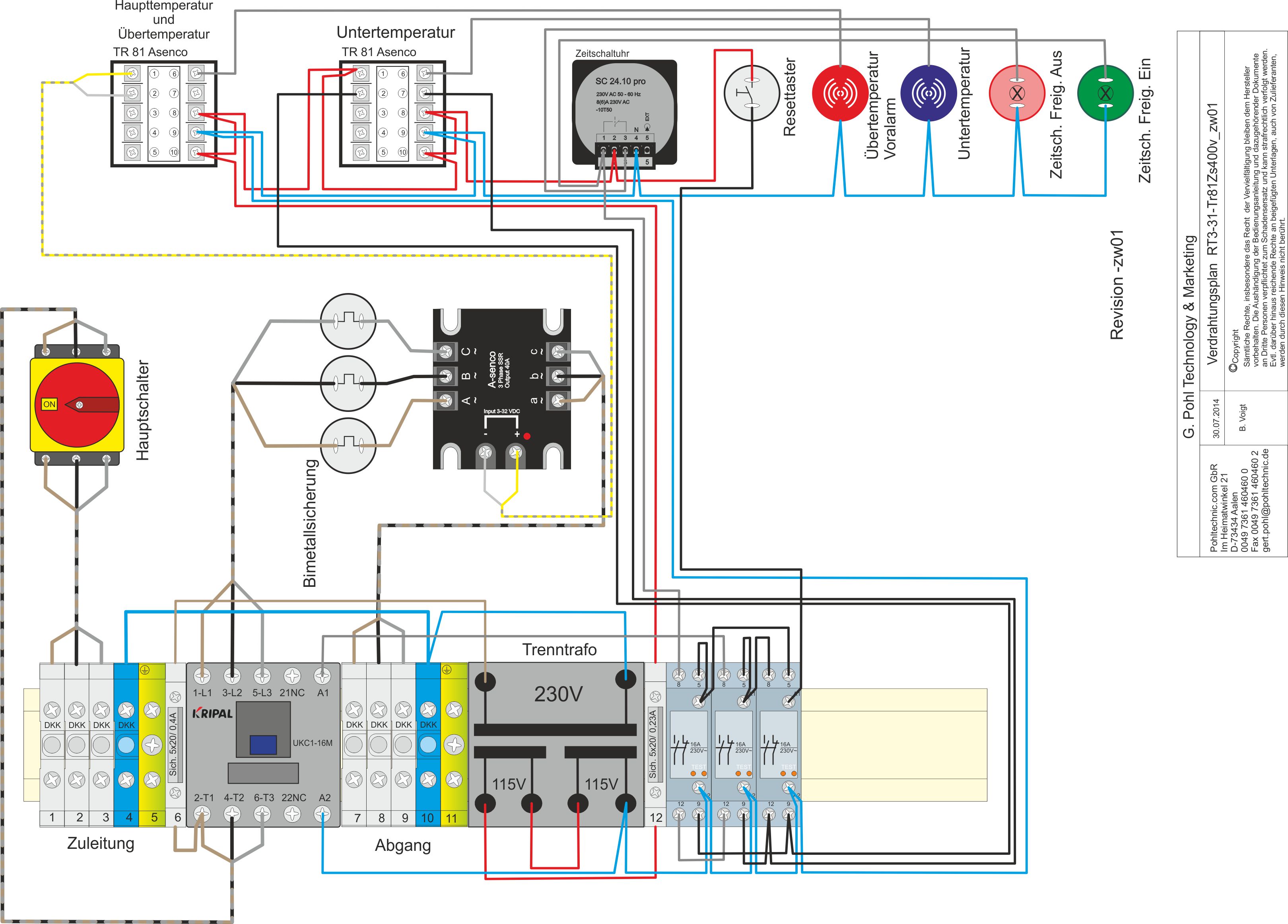

RT3-31-Temperatursteuerung mit SSR 400VVerdrahtung 1-Kanal Temperatursteuerung mit SSR 40RT3-31-Temperatursteuerung mit SSR innen

Art-Nr.: RT3-31

1 Kanal Temperatursteuerung mit SSR Relais. Die Dauerlast beträgt max. 11 KW bei einer einschsltzeit von 100%. Regelung im ON/OFF Betrieb mit frei wählbarer Hysterese oder mit P.I.D. Steuerung mit Autotuning Funktion.

Anschluss der Steuerung über die innenliegenden Reihenklemmen. Die Zuleitung muss der Last entsprechen und Vorschriftsmäßig abgesichert sein. Anschluss der Last ebenfalls innenliegend an den Reihenklemmen.

Durch den an der Frontseite angebrachten Hauptschalter mit Not-Aus Funktion wird der kompletteTemperaturregler vom Stromnetz getrennt. Die eingestellten Parameter bleiben gespeichert. Der Hauptschalter kann zu jedem Zeitpunkt betätigt werden. Für den Schutz der verbauten Komponenten ist im Trenntransformator und eine Feinsicherung verbaut.

Im Temeraturregler TR-81 kann eine Individuelle Temperatur eingestellt werden, diese dann über das SSR Relais im ON/OFF Betrieb mit frei wählbarer Hysterese oder über die P.I.D. modus gehalten wird. Da bei dem SSR Relais wärme entsteht, muss es durch einen Kühlkörper, der außen am gehäuse angebracht ist, gekühlt werden. Desweiteren sind Temperaturen einstellbar für eine Übertemperatur-vorwarnung, eine Übertemperatur-abschaltung und eine Untertemperatur. Wird die Übertemperatur-vorwarnung erreicht, wird ein Visuelles und akustisches Signal ausgegeben, jedoch kein eingriff in die Steuerung vorgenommen, wird hingegen die Temperatur für Übertemperatur-auslösung erreicht, schaltet der Sicherheitsschütz die Last ab. Wiedereinschalten der Last, durch den in der Front verbauten Reset Taster, erst wieder nach abkühlen auf normaltemperatur. Bei einer Untertemperatur wird wieder nur ein akustisches, visuelles Signal ausgegeben und kein eingriff in die Regelung vorgenommen. Die Alarme schalten sich Automatisch wieder aus, wenn die Normaltemperatur wieder erreicht wurde. Über die Wochenzeitschaltuhr kann eine Freigabe erfolgen, dies wird über zwei Leuchtmelder Freigabe "EIN" und Freigare "AUS" auf der Frontseite angezeigt.

Zum schutz des SSR Relais und der angeschlossenen Komponenten befinden sich an der Seite des Gehäuses 3 Thermosicherungen. Diese können nach Auslösung und einer kurzen Abkühlzeit einfach wieder eingeschaltet werden.

Anschluss des Temperatursensors innenliegend an den Terminalklemmen des Controllers gemäß der Bedienungsanleitung des verbauten Controllers.



In weiteren Ausbaustufen sind folgende Optionen möglich:

  • externe Kontakte wie z.b. Schwimmerschalter können mit eingebunden werden
  • Externe Anschlussbox für den entfernten Anschluss der Zuleitung und der Abgänge inkl. Sensorleitungen

=> Bedienungsanleitung

=> Anfrage zum Gerät
