1-Kanal Temperatursteuerung mit SSR 400V 6x SchuKo

Art-Nr.: RT3-155

1 Kanal Temperatursteuerung mit SSR Relais. Die Dauerlast beträgt max. 11 KW bei einer Einschaltzeit von 100%. Regelung im ON/OFF Betrieb mit frei wählbarer Hysterese oder mit P.I.D. Steuerung mit Autotuning Funktion. Zusätzliche Absicherheitsgerichtete Abschaltung bei vorwählbarer Aalarmtemperatur mittels mech. Lastrelais mit Selbsthaltung.

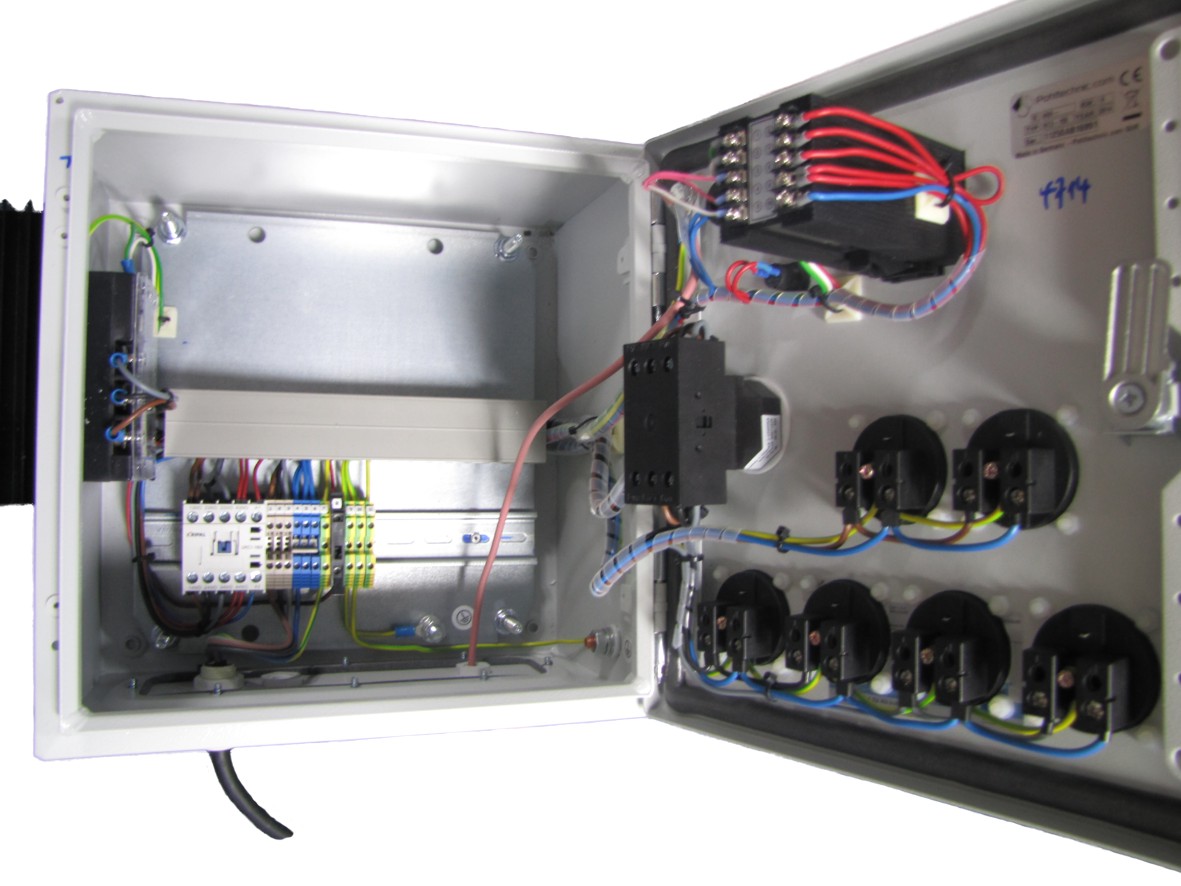

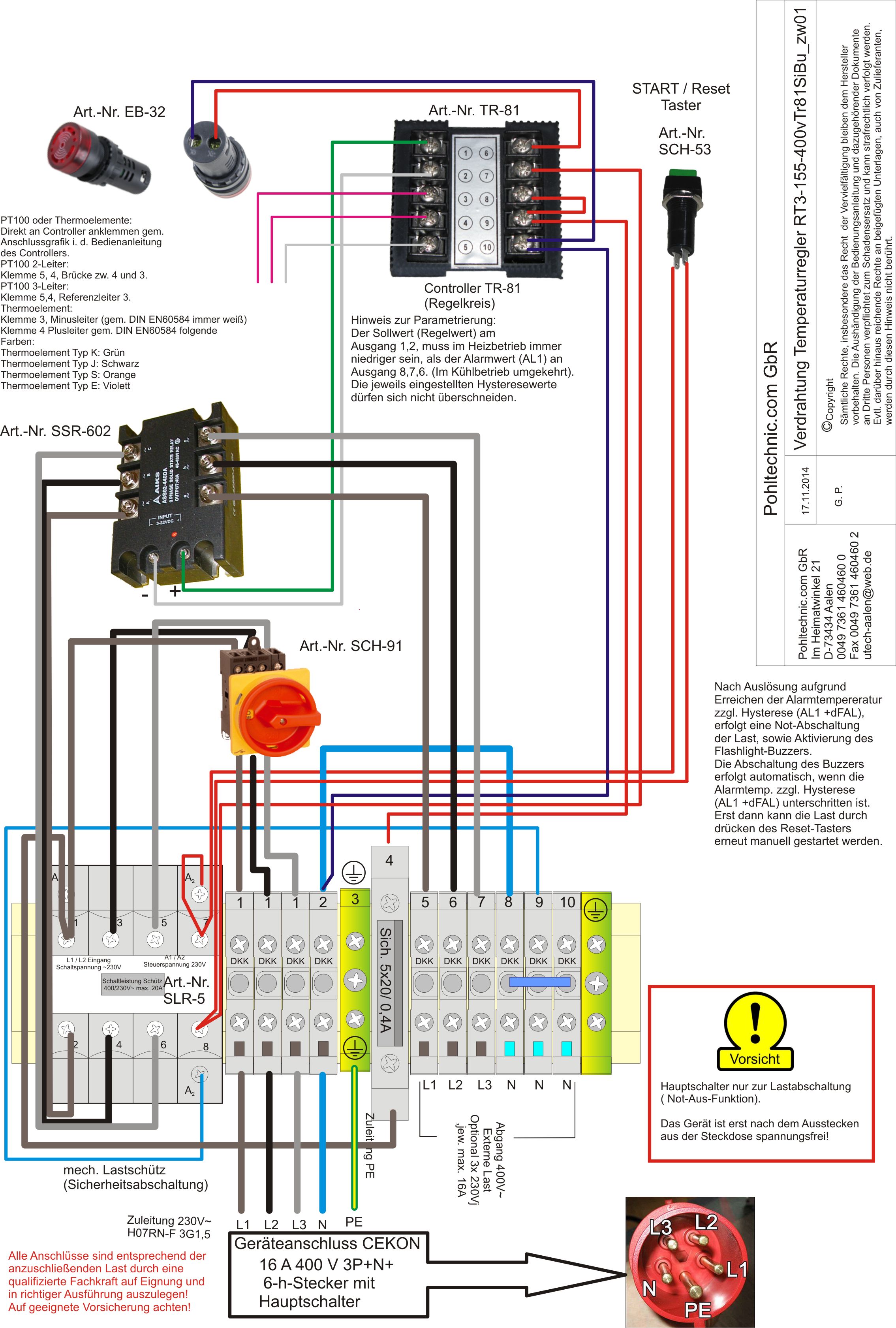

Anschluss der Steuerung über die innenliegenden Reihenklemmen. Die Zuleitung muss der Last entsprechen und vorschriftsmäßig abgesichert sein. Anschluss der Last ebenfalls innenliegend an den Reihenklemmen.

Durch den an der Frontseite angebrachten Hauptschalter mit Not-Aus Funktion wird der kompletteTemperaturregler vom Stromnetz getrennt. Die eingestellten Parameter bleiben gespeichert. Der Hauptschalter kann zu jedem Zeitpunkt betätigt werden. Für den Schutz der verbauten Komponenten ist im Schaltschrank eine Feinsicherung verbaut. Für die Bestätigung der Störung, ist auf der Frontseite ein Reset-Taster verbaut.

Am Temperaturregler kann eine individuelle Temperatur eingestellt werden, welche dann über das SSR Relais im ON/OFF Betrieb mit frei wählbarer Hysterese oder über den P.I.D. Modus gehalten wird. Da bei dem SSR Relais Wärme entsteht, muss es durch einen Kühlkörper, des außen am Gehäuse angebracht ist, gekühlt werden. Wird die im Controller eingestellte Alarmtemperatur erreicht, wird die Last durch das mechanische Lastrelais vom Netz getrennt und kann über den Reset - Taster nach abkühlen der Temperatur auf den Normalwert wieder zugeschaltet werden. Wird die Übertemperatur erreicht, so gibt der akustisch / visuelle Leuchtmelder ein Signal aus, das nach abkühlen automatisch erlischt.

Anschluss des Temperatursensoren innenliegend an den Terminalklemmen der Controller gemäß der Bedienungsanleitung des verbauten Controller.

In weiteren Ausbaustufen sind folgende Optionen möglich:

• einbinden einer externen Sicherheitskette
• Individuelle Sonderausführungen möglich.
