3-Kanal Temperatursteuerung mit SSR 400V Omega Harting

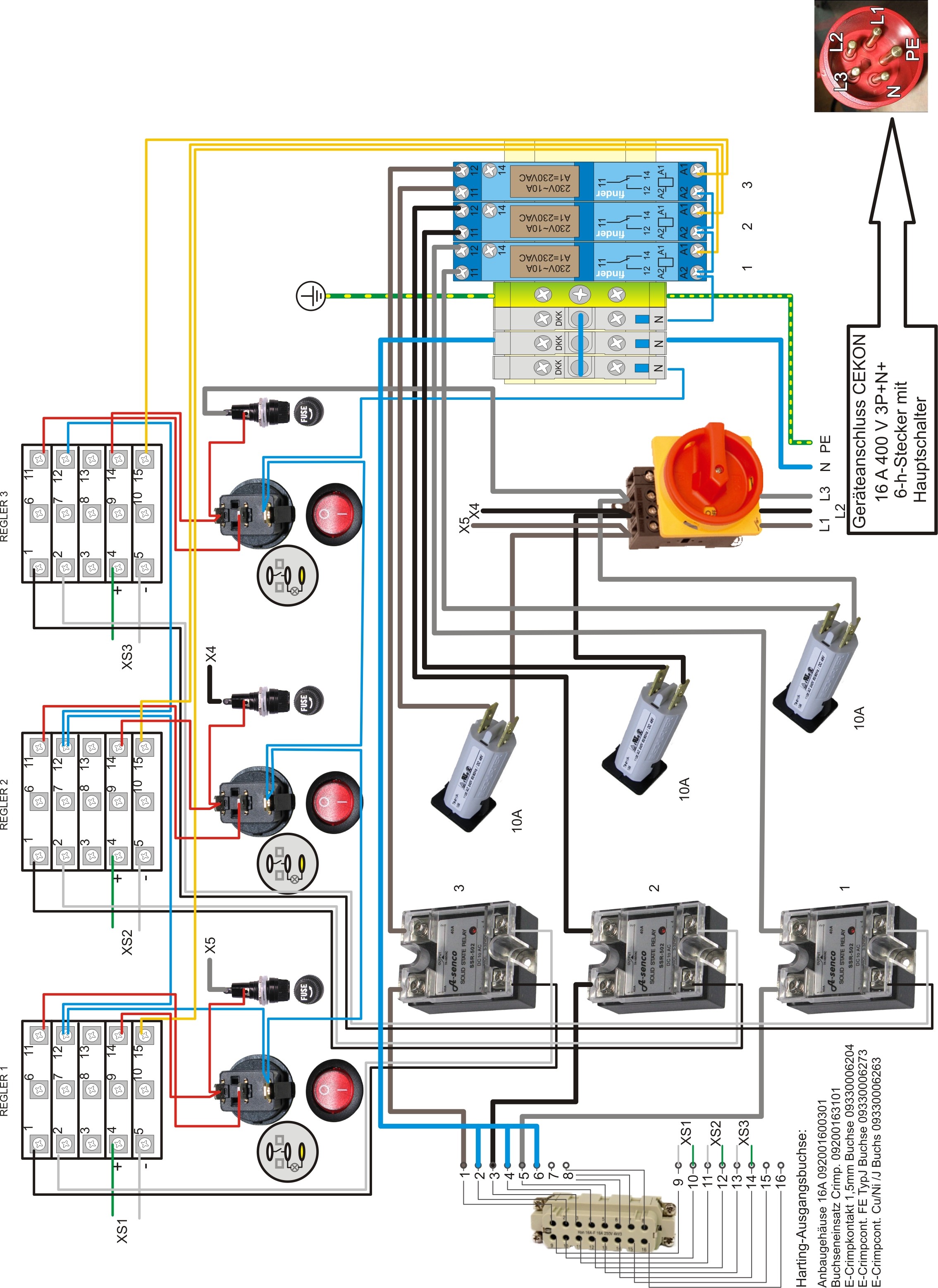

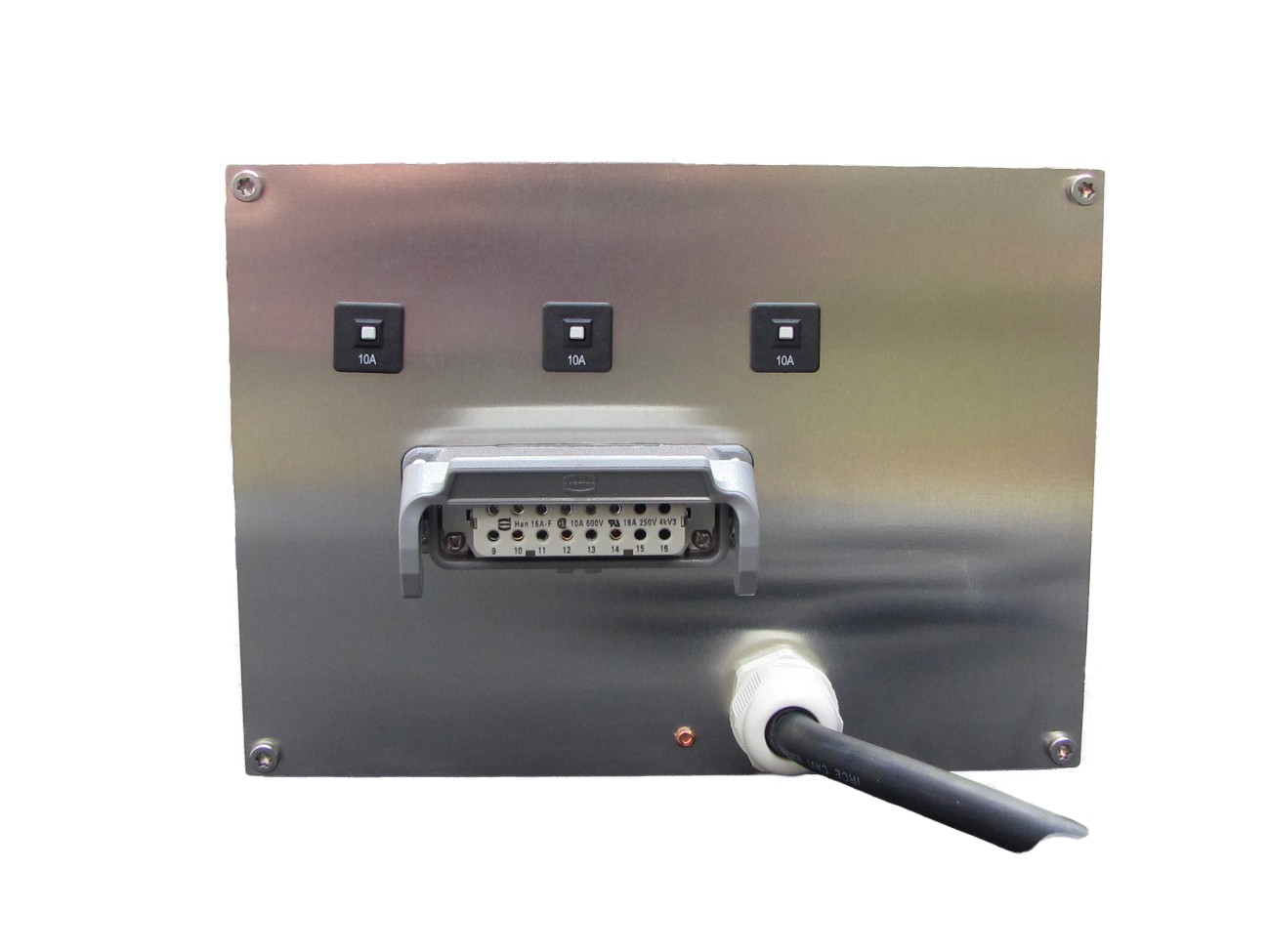

RT4-23-Temperatursteuerung mit SSRVerdrahtung 3-Kanal TemperatursteuerungRT4-23-Temperatursteuerung mit SSR hinten

Art-Nr.: RT4-23

3 Kanal Temperatursteuerung mit SSR Relais. Die Dauerlast beträgt max. 3 x 2,3 KW bei einer einschsltzeit von 100%. Regelung im ON/OFF Betrieb mit frei wählbarer Hysterese oder mit P.I.D. Steuerung mit Autotuning Funktion.

Anschluss der Temperatursteuerung über eine ca. 2m lange Gummileitung und einen vormontierten CEE Stecker. Die CEE Steckdose für den Anschluss der Temperatursteuerung muss Vorschiftsmäßig abgesichert und montiert sein. Die zu steuernde Last wird über die wie auch die Sensoren werden an der Rückseite durch eine Hartin Multifunktionsbuchse angeschlossen.

Durch den an der Frontseite angebrachten Hauptschalter mit Not-Aus Funktion wird der kompletteTemperaturregler vom Stromnetz getrennt. Die eingestellten Parameter bleiben gespeichert. Der Hauptschalter kann zu jedem Zeitpunkt betätigt werden. Für den Schutz der verbauten Komponenten ist im Schaltschrank eine Feinsicherung verbaut. Jeder Kanal kann Seperat für sich EIN/AUS geschaltet werden.

In jedem Temeraturregler kann eine Individuelle Temperatur eingestellt werden, diese dann über das SSR Relais im ON/OFF Betrieb mit frei wählbarer Hysterese oder über die P.I.D. modus gehalten wird. Da bei dem SSR Relais wärme entsteht, muss es durch einen Kühlkörper, des ausen am gehäuse angebracht ist, gekühlt werden. Wird die im Controller eingestellte Alarmtemperatur erreicht, wird die Last durch das Mechanische Lastrelai vom Netz getrennt und schaltet nach abkühlen der Temperatur auf den Normalwert wieder ein.



In weiteren Ausbaustufen sind folgende Optionen möglich:

  • Akustischer und Visueller alarm bei Übertemperatur
  • Anschluss der Last durch seperate Kaltgeräte Buchsen und miniaturbuchsen für die Sensoren
