3-Kanal Temperatursteuerung mit SSR 3xTR81 230V 16A

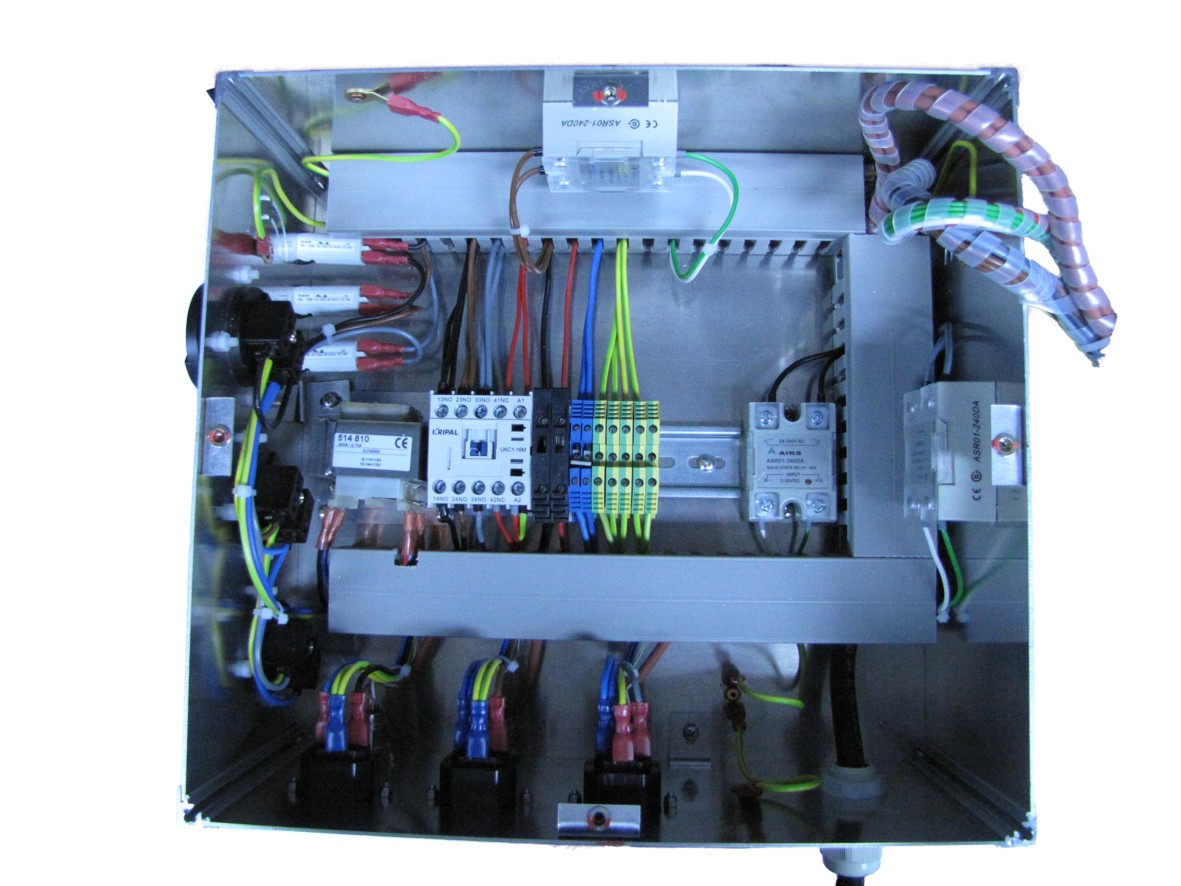

RT4-28-Temperatursteuerung mit SSRVerdrahtung 3-Kanal TemperatursteuerungRT4-28-Temperatursteuerung mit SSR innen

Art-Nr.: RT4-28

3 Kanal Temperatursteuerung mit SSR Relais. Die Dauerlast beträgt max. 11 KW bei einer einschsltzeit von 100%. Regelung im ON/OFF Betrieb mit frei wählbarer Hysterese oder mit P.I.D. Steuerung mit Autotuning Funktion. Die max. Leistung darf zu keinem Zeitpunkt überschritten werden.

Anschluss der Temperatursteuerung über eine ca. 2m lange Gummileitung und einen vormontierten CEE Stecker. Die CEE Steckdose für den Anschluss der Temperatursteuerung muss Vorschiftsmäßig abgesichert und montiert sein. Die zu steuernde Last wird über die Kaltgerätesteckdosen angeschlossen, die dazugehörigen Sensoren über passende Buchsen. Die Last ist je Kanal mit einer Thermosicherung abgesichert. An der Seite befinden sich 3 Schutzkontaktsteckdosen die nicht geregelt werden verbaut, diese wieder über je eine Thermosicherung verfügen.

Durch den an der Frontseite angebrachten Hauptschalter mit Not-Aus Funktion wird der kompletteTemperaturregler vom Stromnetz getrennt. Die eingestellten Parameter bleiben gespeichert. Der Hauptschalter kann zu jedem Zeitpunkt betätigt werden. Für den Schutz der verbauten Komponenten ist im Schaltschrank ein Trenntrafo und 2 Feinsicherungen verbaut.

In jedem Temeraturregler kann eine Individuelle Temperatur eingestellt werden, diese dann über das SSR Relais im ON/OFF Betrieb mit frei wählbarer Hysterese oder über die P.I.D. Modus gehalten wird. Da bei dem SSR Relais wärme entsteht, muss es durch einen Kühlkörper, des ausen am gehäuse angebracht ist, gekühlt werden. Wird die im Controller eingestellte Alarmtemperatur erreicht, wird die Last durch das Mechanische Lastrelai vom Netz getrennt und schaltet nach abkühlen der Temperatur auf den Normalwert wieder ein. Diese Übertemperatür wirkt auf alle Kanäle und wird duch einen Akustische/Visuellen Leuchtmelder auf der Frontseite angezeigt.



In weiteren Ausbaustufen sind folgende Optionen möglich:

  • externe Abschaltung durch z.B. Schwimmerschalter



Bedienungsanleitung:

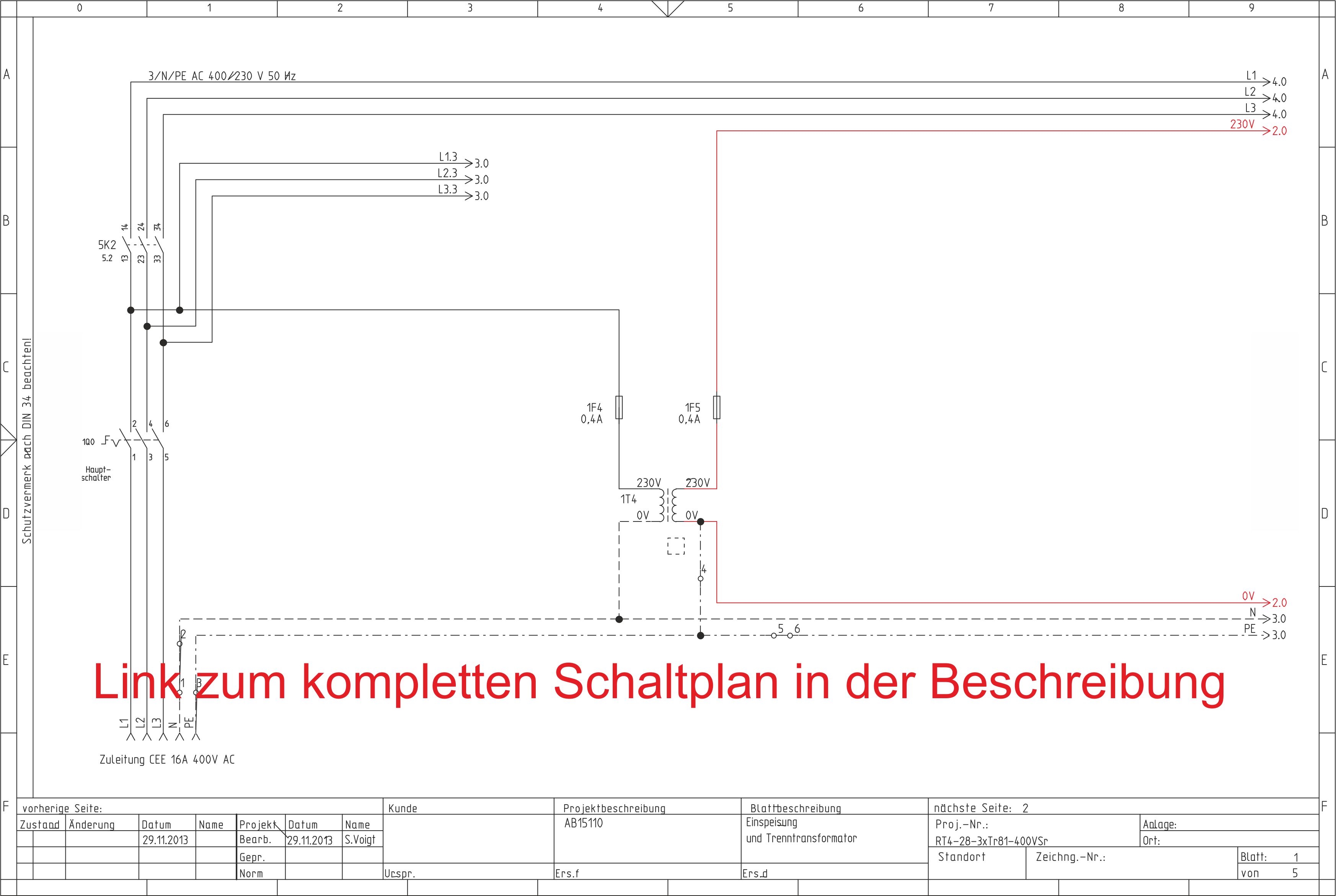

Schaltplan_RT4-28-3xTr81-400Sr_zw03.pdf

=> Bedienungsanleitung

=> Anfrage zum Gerät
