1-Kanal Temperaturbegrenzer mit mechanischem Lastschütz und Motorschutzrelais 400V 4,1KW TR-45

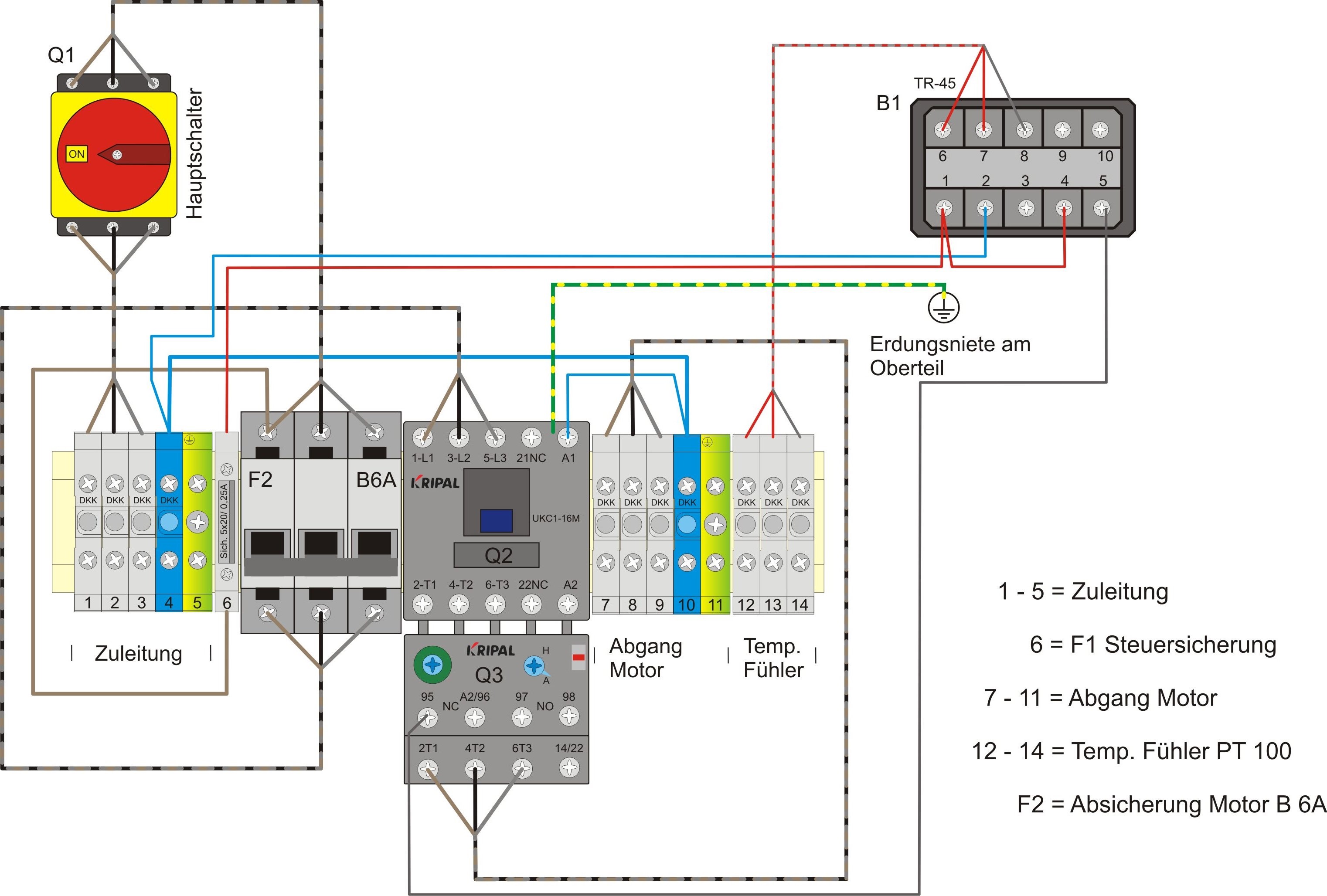

RT8-21-Temperatusrteuerung für Motor aussenVerdrahtung 1-Kanal für MotorRT8-21-Temperatusrteuerung für Motor innen

Art-Nr.: RT8-21

1 Kanal Temperatursteuerung mit mechanischem Relais und Motorschutzrelais. Die Dauerlast beträgt max. 4 KW bei einer einschsltzeit von 100%. Regelung im ON/OFF Betrieb mit frei wählbarer Hysterese.

Anschluss der Temperatursteuerung über innenliegende Klemmmen. Die Zuleitung für den Anschluss der Temperatursteuerung muss Vorschiftsmäßig abgesichert und montiert sein. Die zu steuernde Last wird an ebenfalls innenliegend an den Klemmen angeschlossen.

Durch den an der Frontseite angebrachten Hauptschalter wird der Temperaturregler inklusive Last vom Stromnetz getrennt. Die eingestellten Parameter bleiben gespeichert. Der Hauptschalter kann zu jedem Zeitpunkt betätigt werden. Für den Schutz der verbauten Komponenten ist im Schaltschrank eine Feinsicherung verbaut. Die Last wird durch einen B6A Sicherungsautomat und ein Motorschutzrelais geschützt.

Im Temeraturregler kann eine Individuelle Temperatur eingestellt werden, diese dann über den Lastschütz im ON/OFF Betrieb mit frei wählbarer Hysterese gehalten wird. Der Temperaturregler verfügt über keine Sicherheitsabschaltung.

Anschluss des Temperatursensors an den innenliegenden Klemmen.



Weitere Ausführungen sind möglich, z.B. mit einer Sicherheitsabschaltung oder einer Akustischen / Visuellen Übertemperaturanzeige mit und ohne Lastabschaltung.
