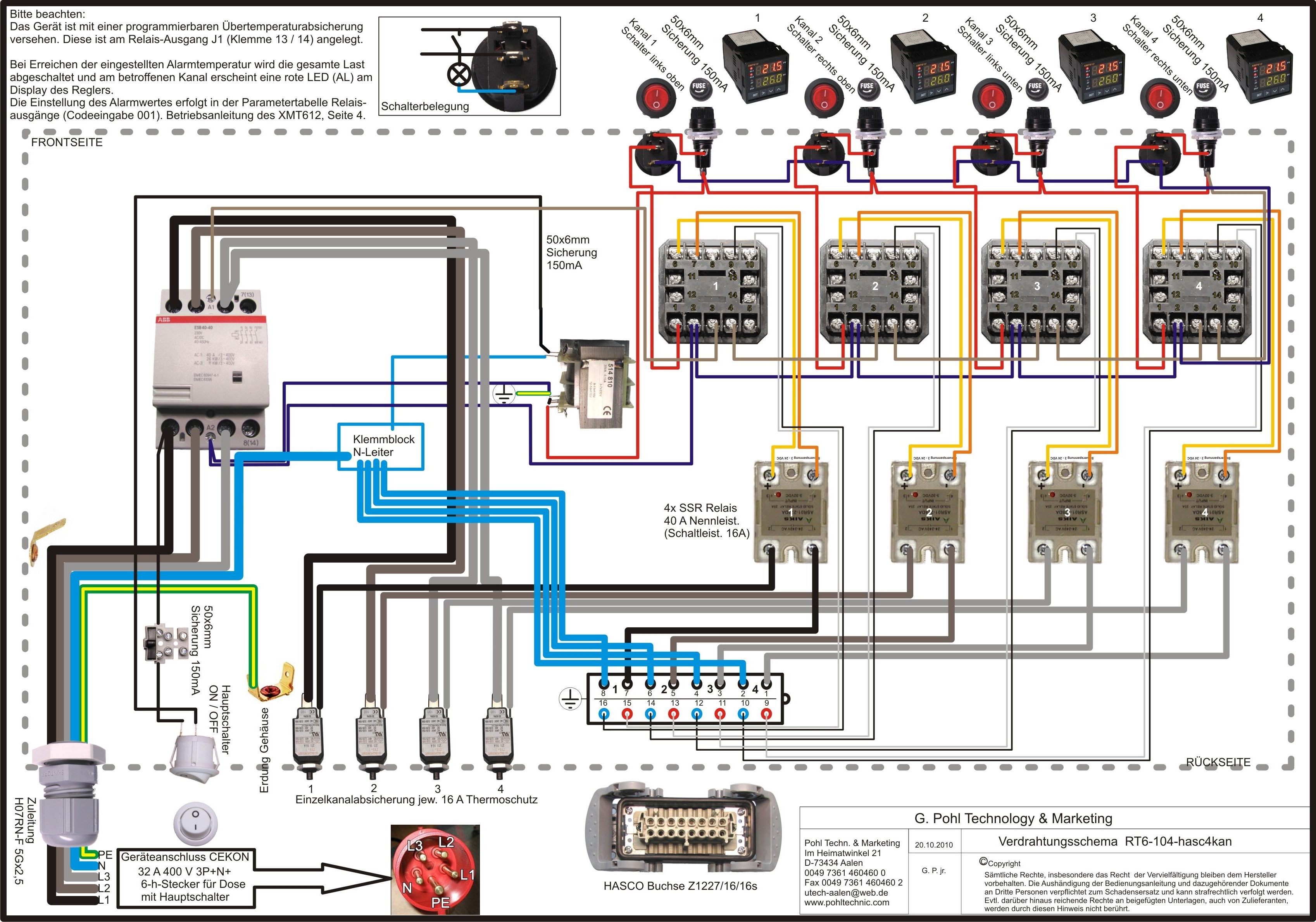

4 Kanal Temperatursteuerung mit SSR 400V 9,2KW TR-50

Art-Nr.: RT6-104

4 Kanal Temperatursteuerung mit SSR Relais. Die Dauerlast beträgt pro Kanal max. 2,3 KW bei einer einschsltzeit von 100%. Regelung im ON/OFF Betrieb mit frei wählbarer Hysterese oder mit P.I.D. Steuerung mit Autotuning Funktion.

Anschluss der Temperatursteuerung über eine ca. 2m lange Gummileitung und einen vormontierten CEE 16A Stecker. Die CEE Steckdose für den Anschluss der Temperatursteuerung muss Vorschiftsmäßig abgesichert und montiert sein. Die zu steuernde Last wird an der in der Hasco Bnuchse angeschlossen.

Durch den an der Frontseite angebrachten Wippschalter wird der Temperaturregler ohne Last vom Stromnetz getrennt. Die eingestellten Parameter bleiben gespeichert. Der Wippschalter kann zu jedem Zeitpunkt betätigt werden. Für den Schutz der verbauten Komponenten ist im Schaltschrank eine Feinsicherung verbaut. Die Last wird ebenfalls durch eine Feinsicherung geschützt. Die Sicherungen können ohne das Gerät öffnen zu müssen erreicht werden.

Im Temeraturregler kann eine Individuelle Temperatur eingestellt werden, diese dann über das SSR Relais im ON/OFF Betrieb mit frei wählbarer Hysterese oder über die P.I.D. modus gehalten wird. Da bei dem SSR Relais wärme entsteht, wird das SSR durch das Alu Gehäuse passiv gekühlt. Der Temperaturregler verfügt über keine Sicherheitsabschaltung.

Anschluss des Temperatursensors über die Hasco Buchse.

=> Bedienungsanleitung

=> Anfrage zum Gerät
